Фундаментные блоки купить в Екатеринбурге
Фундаментные блоки изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Для монтажа специальных конструкций, особенно, если присутствует фланец, задействуют фундаментные блоки. Они применяются для установки как силовых, так и несиловых опорных изделий. Стоит отметить, что данный тип элементов не является самостоятельным, а потому используется в совокупности с закладными деталями, например, АЗДФ.
Фундаментные блоки — детали, предназначенные для монтажа опорных конструкций с фланцевым креплением. Не подходят для прямостоечных ввиду того, что такие опоры устанавливаются непосредственно в фундамент и заливаются бетоном.
Фундаментные блоки для осветительных опор различаются габаритами, диаметром. Параметры деталей выбираются в соответствии с типом опоры. Мы производим блоки для множества типов опор, включая следующие:
- OГKCф;
- OСф;
- OKCГф;
- OKCTф.

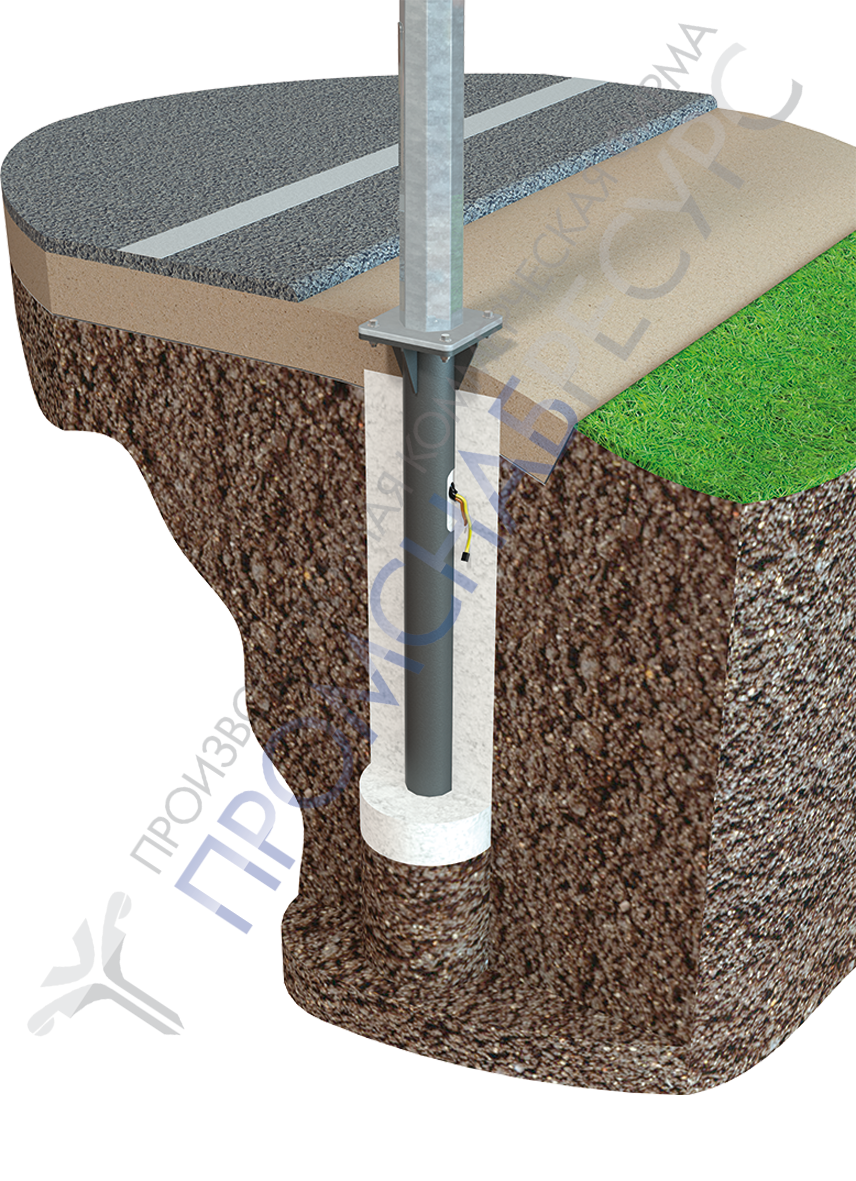

Блок представляет собой стакан для подземного подведения питания к опоре. Есть специальное окошко, позволяющее контролировать монтаж. Блоки погружаются в грунт. Свяжитесь с нами прямо сейчас, получите бесплатное консультирование уже сегодня. Продаем типовые решения, осуществляем производство фундаментных блоков под заказ.
Список моделей
Фундаментные блоки для несиловых опор
| Обозначение фундаментного блока | Н | D | Масса | Фланец фундаментного блока | Рекомендуемый тип опоры | ||||
|---|---|---|---|---|---|---|---|---|---|
| ØА | Sфл | Мц | n | dотв | |||||
| м | мм | кг | мм | мм | мм | шт | мм | ||
| ФБ -0,108-0,8 (фл.250х250x10-Мц160-4х20) | 0,8 | 108 | 11,7 | 250х250 | 10 | 160 | 4 | 20 | ОГКф-3,0 ОГКф-4,0 ОГКф-5,0 ОГКф-6,0 ОТф(108/57) ОТф(108/76) |
| ФБ -0,108-1,0 (фл.250х250x10-Мц160-4х20) | 1 | 108 | 13,5 | 250х250 | 10 | 160 | 4 | 20 | |
| ФБ -0,108-1,25 (фл.250х250x10-Мц160-4х20) | 1,25 | 108 | 16 | 250х250 | 10 | 160 | 4 | 20 | |
| ФБ -0,108-1,5 (фл.250х250x10-Мц160-4х20) | 1,5 | 108 | 18 | 250х250 | 10 | 160 | 4 | 20 | |
| ФБ -0,133-1,25 (фл.300х300x10-Мц230-4х20) | 1,25 | 133 | 23 | 300х300 | 10 | 230 | 4 | 20 | ОГКф-7,0 ОТф(133/108) |
| ФБ -0,133-1,5 (фл.300х300x10-Мц230-4х20) | 1,5 | 133 | 25,5 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ -0,133-2,0 (фл.300х300x10-Мц230-4х20) | 2 | 133 | 31 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ -0,159-1,0 (фл.300х300x10-Мц230-4х20) | 1 | 159 | 24,5 | 300х300 | 10 | 230 | 4 | 20 | ОГКф-8,0 ОГКф-9,0 ОГКф-10 ОТф(159/76) ОТф(159/133) |
| ФБ -0,159-1,5 (фл.300х300x10-Мц230-4х20) | 1,5 | 159 | 32 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ -0,159-2,0 (фл.300х300x10-Мц230-4х20) | 2 | 159 | 40 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ -0,159-2,5 (фл.300х300x10-Мц230-4х20) | 2,5 | 159 | 47,5 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ -0,159-2,0 (фл.320х320x16-Мц250-4х24) | 2 | 159 | 46 | 320х320 | 16 | 250 | 4 | 24 | ОГКф-11,0 ОГКф-12,0 |
| ФБ -0,159-2,5 (фл.320х320x16-Мц250-4х24) | 2,5 | 159 | 53,5 | 320х320 | 16 | 250 | 4 | 24 | |
| ФБ -0,219-2,0 (фл.400х400x16-Мц300-4х28) | 2 | 219 | 84 | 400х400 | 16 | 300 | 4 | 28 | ОГКф-8,0(2) ОГКф-9,0(2) ОГКф-10,0(2) |
| ФБ -0,219-2,5 (фл.400х400x16-Мц300-4х28) | 2,5 | 219 | 101 | 400х400 | 16 | 300 | 4 | 28 | |
| ФБ -0,219-2,0 (фл.400х400x20-Мц300-4х34) | 2 | 219 | 89 | 400х400 | 20 | 300 | 4 | 34 | ОГКф-10,0(2) ОГКф-10,0(2) |
| ФБ -0,219-2,5 (фл.400х400x20-Мц300-4х34) | 2,5 | 219 | 106 | 400х400 | 20 | 300 | 4 | 34 | |
| ФБ -0,273-2,0 (фл.500х500x20-Мц400-4х34) | 2 | 273 | 125 | 500х500 | 20 | 400 | 4 | 34 | ОГКф-14,0 ОГКф-16,0 |
| ФБ -0,273-2,5 (фл.500х500x20-Мц400-4х34) | 2,5 | 273 | 149 | 500х500 | 20 | 400 | 4 | 34 | |

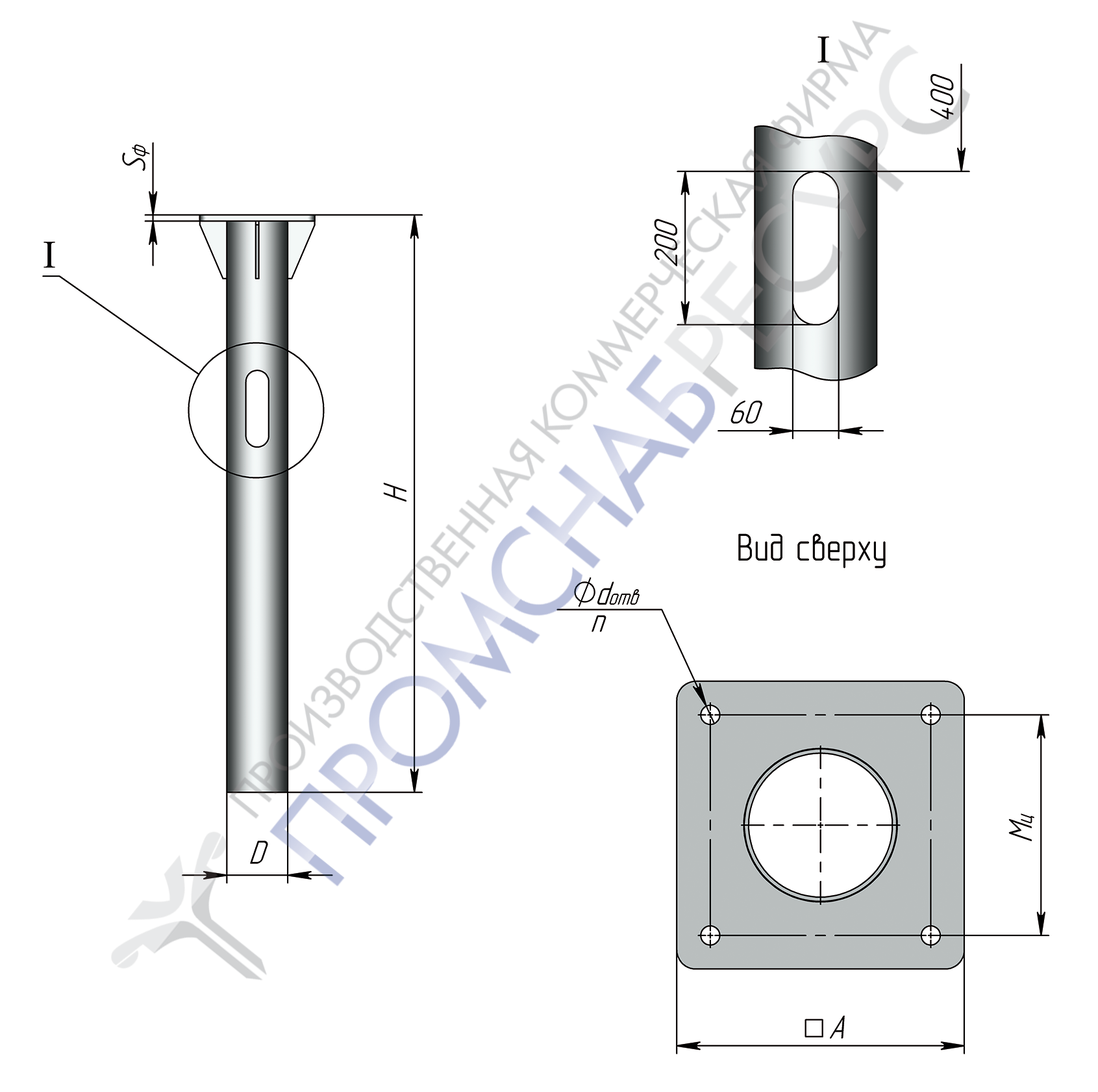

Расшифровка условных обозначений
ФБ - фундаментный блок
Н - высота фундаментного блока, м
D - диаметр трубы фундаментного блока, мм
А - линейный размер фланца фундаментного блока, мм
Sфл - толщина фланца фундаментного блока, мм
Мц - межцентровое расстояние крепежных отверстий на фланце, мм
n - количество крепежных отверстий на фланце, шт
dотв - диаметр крепежного отверстия, мм

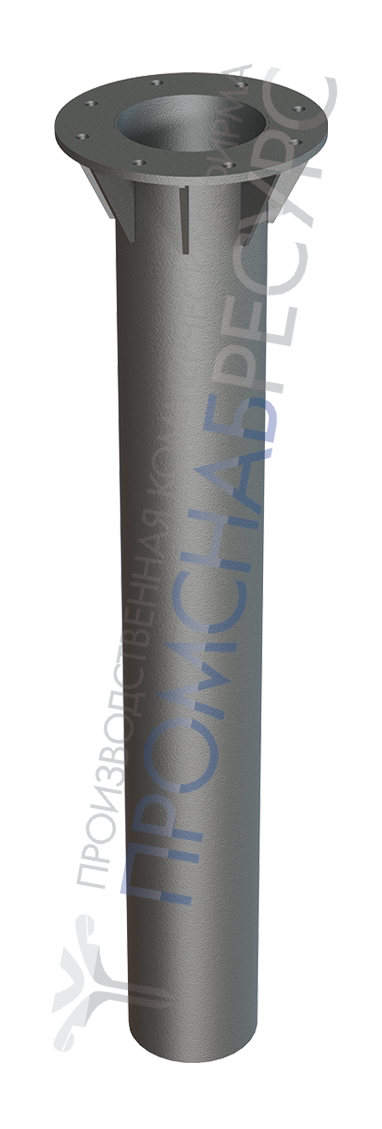

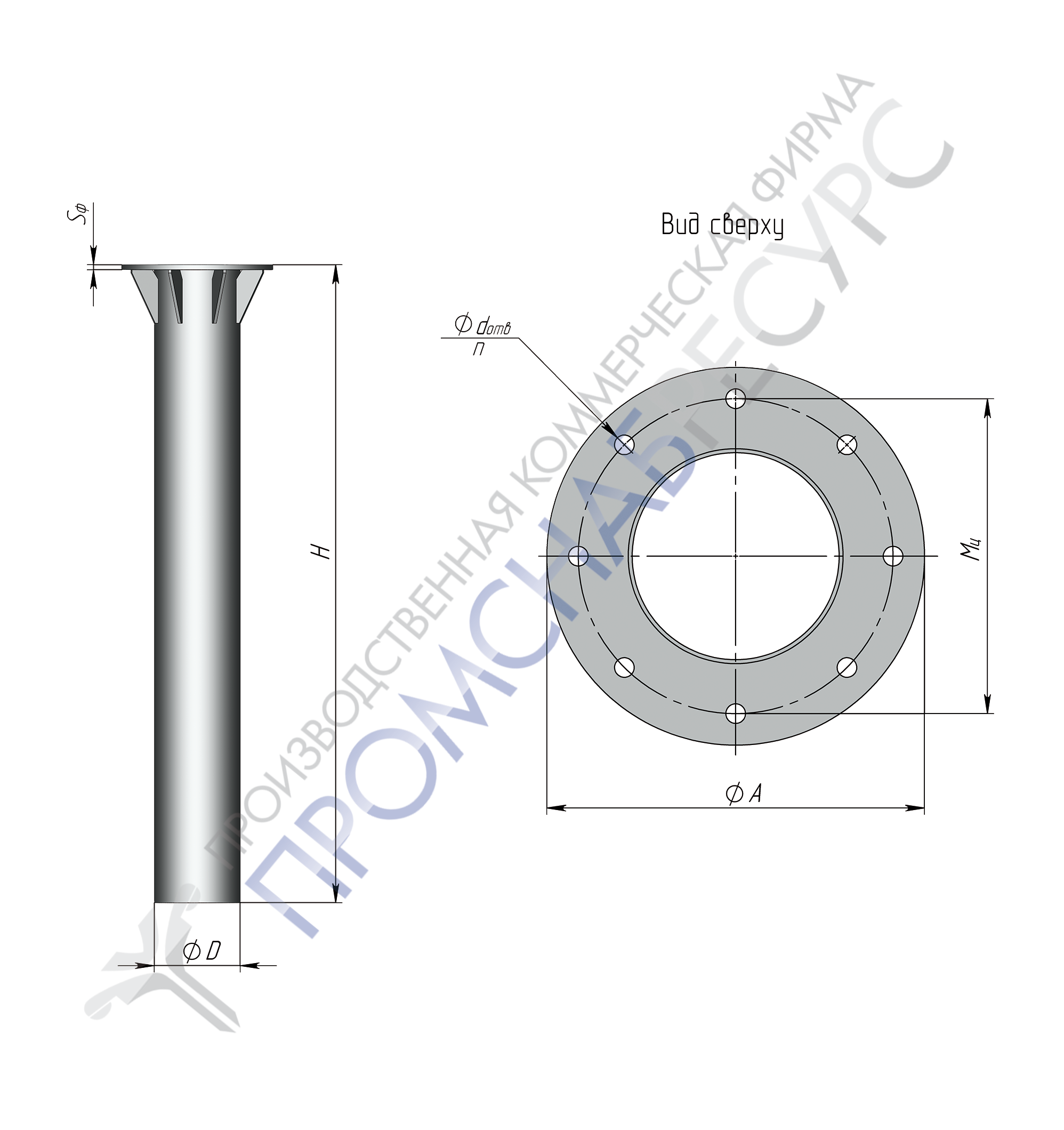

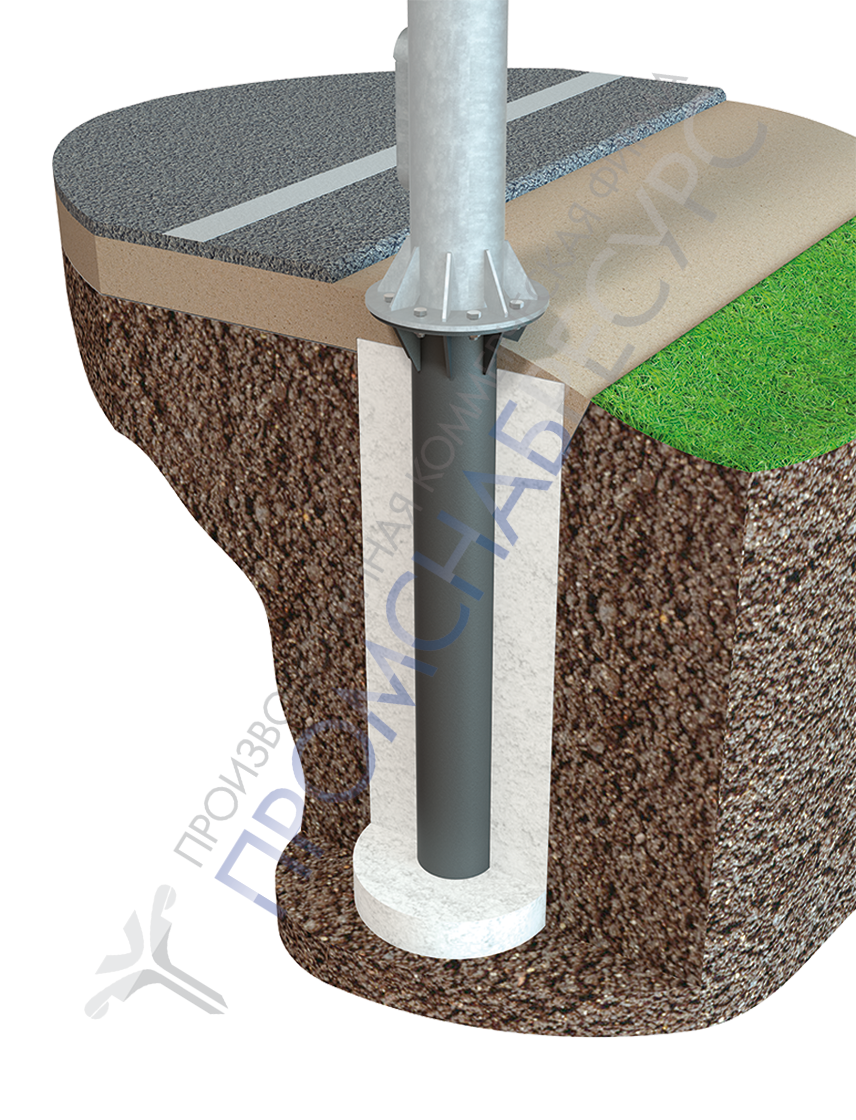

Фундаментные блоки для силовых опор
Фундаментные блоки для ОГКСф
| Обозначение фундаментного блока | Н | D | Масса | Фланец фундаментного блока | Рекомендуемый тип опоры | ||||
|---|---|---|---|---|---|---|---|---|---|
| ØА | Sфл | Мц | n | dотв | |||||
| м | мм | кг | мм | мм | мм | шт | мм | ||
| ФБ -0,219-2,0 (фл.440x16-Мц340-8х28) | 2,00 | 219 | 84 | 440 | 16 | 340 | 8 | 28 | ОГКСф-400 |
| ФБ -0,219-2,5 (фл.440x16-Мц340-8х28) | 2,50 | 219 | 101 | 440 | 16 | 340 | 8 | 28 | ОГКСф-400 |
| ФБ -0,219-3,0 (фл.440x16-Мц340-8х28) | 3,00 | 219 | 117 | 440 | 16 | 340 | 8 | 28 | ОГКСф-400 |
| ФБ -0,273-2,0 (фл.520x20-Мц420-8х34) | 2,00 | 273 | 125 | 520 | 20 | 420 | 8 | 34 | ОГКСф-700 |
| ФБ -0,273-2,5 (фл.520x20-Мц420-8х34) | 2,50 | 273 | 149 | 520 | 20 | 420 | 8 | 34 | ОГКСф-700 |
| ФБ -0,273-3,0 (фл.520x20-Мц420-8х34) | 3,00 | 273 | 173 | 520 | 20 | 420 | 8 | 34 | ОГКСф-700 |
| ФБ -0,325-2,0 (фл.540x25-Мц420-8х40) | 2,00 | 325 | 157 | 540 | 25 | 420 | 8 | 40 | ОГКСф-1000 ОГКСф-1300-8,0 |
| ФБ -0,325-2,5 (фл.540x25-Мц420-8х40) | 2,50 | 325 | 186 | 540 | 25 | 420 | 8 | 40 | ОГКСф-1000 ОГКСф-1300-8,0 |
| ФБ -0,325-3,0 (фл.540x25-Мц420-8х40) | 3,00 | 325 | 215 | 540 | 25 | 420 | 8 | 40 | ОГКСф-1000 ОГКСф-1300-8,0 |
| ФБ -0,325-2,0 (фл.540x25-Мц420-10х40) | 2,00 | 325 | 172 | 540 | 25 | 420 | 10 | 40 | ОГКСф-1300-9,0 |
| ФБ -0,325-2,5 (фл.540x25-Мц420-10х40) | 2,50 | 325 | 205 | 540 | 25 | 420 | 10 | 40 | ОГКСф-1300-9,0 |
| ФБ -0,325-3,0 (фл.540x25-Мц420-10х40) | 3,00 | 325 | 237 | 540 | 25 | 420 | 10 | 40 | ОГКСф-1300-9,0 |
| ФБ -0,325-2,0 (фл.570x25-Мц450-10х40) | 2,00 | 325 | 191 | 570 | 25 | 450 | 10 | 40 | ОГКСф-1300-10,0 |
| ФБ -0,325-2,5 (фл.570x25-Мц450-10х40) | 2,50 | 325 | 227 | 570 | 25 | 450 | 10 | 40 | ОГКСф-1300-10,0 |
| ФБ -0,325-3,0 (фл.570x25-Мц450-10х40) | 3,00 | 325 | 264 | 570 | 25 | 450 | 10 | 40 | ОГКСф-1300-10,0 |
Фундаментные блоки для Осф
| Обозначение фундаментного блока | Н | D | Масса | Фланец фундаментного блока | Рекомендуемый тип опоры | ||||
|---|---|---|---|---|---|---|---|---|---|
| ØА | Sфл | Мц | n | dотв | |||||
| м | мм | кг | мм | мм | мм | шт | мм | ||
| ФБ-0,219-2,0(фл. 425х16-Мц350-8х28) | 2,00 | 219 | 112 | 425 | 16 | 350 | 8 | 28 | ОСф-300 ОСф-400 |
| ФБ-0,219-2,5(фл. 425х16-Мц350-8х28) | 2,50 | 219 | 134 | 425 | 16 | 350 | 8 | 28 | ОСф-300 ОСф-400 |
| ФБ-0,219-3,0(фл. 425х16-Мц350-8х28) | 3,00 | 219 | 156 | 425 | 16 | 350 | 8 | 28 | ОСф-300 ОСф-400 |
| ФБ-0,273-2,0(фл. 450х16-Мц370-12х28) | 2,00 | 273 | 138 | 450 | 16 | 370 | 12 | 28 | ОСф-700 |
| ФБ-0,273-2,5(фл. 450х16-Мц370-12х28) | 2,50 | 273 | 166 | 450 | 16 | 370 | 12 | 28 | ОСф-700 |
| ФБ-0,273-3,0(фл. 450х16-Мц370-12х28) | 3,00 | 273 | 193 | 450 | 16 | 370 | 12 | 28 | ОСф-700 |
| ФБ-0,325-2,0(фл. 550х20-Мц450-10х34) | 2,00 | 325 | 172 | 550 | 20 | 450 | 10 | 34 | ОСф-1000 |
| ФБ-0,325-2,5(фл. 550х20-Мц450-10х34) | 2,50 | 325 | 205 | 550 | 20 | 450 | 10 | 34 | ОСф-1000 |
| ФБ-0,325-3,0(фл. 550х20-Мц450-10х34) | 3,00 | 325 | 237 | 550 | 20 | 450 | 10 | 34 | ОСф-1000 |
| ФБ-0,377-2,0(фл. 570х25-Мц480-10х40) | 2,00 | 377 | 201 | 570 | 25 | 480 | 10 | 40 | ОСф-1300 |
| ФБ-0,377-2,5(фл. 570х25-Мц480-10х40) | 2,50 | 377 | 237 | 570 | 25 | 480 | 10 | 40 | ОСф-1300 |
| ФБ-0,377-3,0(фл. 570х25-Мц480-10х40) | 3,00 | 377 | 273 | 570 | 25 | 480 | 10 | 40 | ОСф-1300 |
Фундаментные блоки для ОКСГф
| Обозначение фундаментного блока | Н | D | Масса | Фланец фундаментного блока | Рекомендуемый тип опоры | ||||
|---|---|---|---|---|---|---|---|---|---|
| ØА | Sфл | Мц | n | dотв | |||||
| м | мм | кг | мм | мм | мм | шт | мм | ||
| ФБ-0,273-2,0(фл. 500х16-Мц420-8х28) | 2 | 273 | 114 | 500 | 16 | 420 | 8 | 28 | ОКСГф-400-9,0 |
| ФБ-0,273-2,5(фл. 500х16-Мц420-8х28) | 2,5 | 273 | 138 | 500 | 16 | 420 | 8 | 28 | |
| ФБ-0,273-3,0(фл. 500х16-Мц420-8х28) | 3 | 273 | 162 | 500 | 16 | 420 | 8 | 28 | |
| ФБ-0,273-2,0(фл. 500х16-Мц420-8х28) | 2 | 273 | 121 | 500 | 16 | 420 | 8 | 28 | ОКСГф-400-10,0 |
| ФБ-0,273-2,5(фл. 500х16-Мц420-8х28) | 2,5 | 273 | 145 | 500 | 16 | 420 | 8 | 28 | |
| ФБ-0,273-3,0(фл. 500х16-Мц420-8х28) | 3 | 273 | 169 | 500 | 16 | 420 | 8 | 28 | |
| ФБ-0,325-2,0(фл. 560х16-Мц470-10х28) | 2 | 325 | 145 | 470 | 16 | 370 | 10 | 28 | ОКСТф-400-11,0 ОКСТф-400-12,0 ОКСТф-700-9,0 |
| ФБ-0,325-2,5(фл. 560х16-Мц470-10х28) | 2,5 | 325 | 173 | 470 | 16 | 370 | 10 | 28 | |
| ФБ-0,325-3,0(фл. 560х16-Мц470-10х28) | 3 | 325 | 202 | 470 | 16 | 370 | 10 | 28 | |
| ФБ-0,377-2,0(фл. 550х16-Мц460-12х28) | 2 | 377 | 142 | 550 | 16 | 460 | 12 | 28 | ОКСГф-700-10,0 |
| ФБ-0,377-2,5(фл. 550х16-Мц460-12х28) | 2,5 | 377 | 170 | 550 | 16 | 460 | 12 | 28 | |
| ФБ-0,377-3,0(фл. 550х16-Мц460-12х28) | 3 | 377 | 199 | 550 | 16 | 460 | 12 | 28 | |
| ФБ-0,377-2,0(фл. 590х20-Мц490-10х34) | 2 | 377 | 149 | 590 | 20 | 490 | 10 | 34 | ОКСГф-700-11,0 |
| ФБ-0,377-2,5(фл. 590х20-Мц490-10х34) | 2,5 | 377 | 178 | 590 | 20 | 490 | 10 | 34 | |
| ФБ-0,377-3,0(фл. 590х20-Мц490-10х34) | 3 | 377 | 207 | 590 | 20 | 490 | 10 | 34 | |
| ФБ-0,377-2,0(фл. 580х20-Мц480-10х34) | 2 | 377 | 148 | 580 | 20 | 480 | 10 | 34 | ОКСГф-1000-9,0 |
| ФБ-0,377-2,5(фл. 580х20-Мц480-10х34) | 2,5 | 377 | 176 | 580 | 20 | 480 | 10 | 34 | |
| ФБ-0,377-3,0(фл. 580х20-Мц480-10х34) | 3 | 377 | 205 | 580 | 20 | 480 | 10 | 34 | |
| ФБ-0,426-2,0(фл. 600х16-Мц520-12х28) | 2 | 426 | 147 | 600 | 16 | 520 | 12 | 28 | ОКСГф-700-12,0 |
| ФБ-0,426-2,5(фл. 600х16-Мц520-12х28) | 2,5 | 426 | 176 | 600 | 16 | 520 | 12 | 28 | |
| ФБ-0,426-3,0(фл. 600х16-Мц520-12х28) | 3 | 426 | 205 | 600 | 16 | 520 | 12 | 28 | |
| ФБ-0,426-2,0(фл. 630х20-Мц530-10х34) | 2 | 426 | 166 | 630 | 20 | 530 | 10 | 34 | ОКСГф-1000-10,0 ОКСГф-1000-11,0 |
| ФБ-0,426-2,5(фл. 630х20-Мц530-10х34) | 2,5 | 426 | 198 | 630 | 20 | 530 | 10 | 34 | |
| ФБ-0,426-3,0(фл. 630х20-Мц530-10х34) | 3 | 426 | 230 | 630 | 20 | 530 | 10 | 34 | |
| ФБ-0,426-2,0(фл. 660х20-Мц560-10х34) | 2 | 426 | 213 | 660 | 20 | 560 | 10 | 34 | ОКСГф-1000-12,0 |
| ФБ-0,426-2,5(фл. 660х20-Мц560-10х34) | 2,5 | 426 | 256 | 660 | 20 | 560 | 10 | 34 | |
| ФБ-0,426-3,0(фл. 660х20-Мц560-10х34) | 3 | 426 | 299 | 660 | 20 | 560 | 10 | 34 | |
| ФБ-0,426-2,0(фл. 630х20-Мц530-12х34) | 2 | 426 | 209 | 630 | 20 | 530 | 12 | 34 | ОКСГф-1500-9,0 |
| ФБ-0,426-2,5(фл. 630х20-Мц530-12х34) | 2,5 | 426 | 252 | 630 | 20 | 530 | 12 | 34 | |
| ФБ-0,426-3,0(фл. 630х20-Мц530-12х34) | 3 | 426 | 296 | 630 | 20 | 530 | 12 | 34 | |
| ФБ-0,426-2,0(фл. 690х20-Мц580-12х34) | 2 | 426 | 220 | 690 | 20 | 580 | 12 | 34 | ОКСГф-1500-10,0 |
| ФБ-0,426-2,5(фл. 690х20-Мц580-12х34) | 2,5 | 426 | 263 | 690 | 20 | 580 | 12 | 34 | |
| ФБ-0,426-3,0(фл. 690х20-Мц580-12х34) | 3 | 426 | 306 | 690 | 20 | 580 | 12 | 34 | |
| ФБ-0,426-2,0(фл. 690х25-Мц560-10х40) | 2 | 426 | 269 | 690 | 25 | 560 | 10 | 40 | ОКСГф-1500-11,0 |
| ФБ-0,426-2,5(фл. 690х25-Мц560-10х40) | 2,5 | 426 | 322 | 690 | 25 | 560 | 10 | 40 | |
| ФБ-0,426-3,0(фл. 690х25-Мц560-10х40) | 3 | 426 | 376 | 690 | 25 | 560 | 10 | 40 | |
| ФБ-0,426-2,0(фл. 690х25-Мц570-12х40) | 2 | 426 | 270 | 690 | 25 | 570 | 12 | 40 | ОКСГф-1500-12,0 ОКСГф-1800-11,0 |
| ФБ-0,426-2,5(фл. 690х25-Мц570-12х40) | 2,5 | 426 | 323 | 690 | 25 | 570 | 12 | 40 | |
| ФБ-0,426-3,0(фл. 690х25-Мц570-12х40) | 3 | 426 | 377 | 690 | 25 | 570 | 12 | 40 | |
| ФБ-0,426-2,0(фл. 650х25-Мц530-10х40) | 2 | 426 | 219 | 650 | 25 | 530 | 10 | 40 | ОКСГф-1800-9,0 |
| ФБ-0,426-2,5(фл. 650х25-Мц530-10х40) | 2,5 | 426 | 262 | 650 | 25 | 530 | 10 | 40 | |
| ФБ-0,426-3,0(фл. 650х25-Мц530-10х40) | 3 | 426 | 305 | 650 | 25 | 530 | 10 | 40 | |
| ФБ-0,426-2,0(фл. 675х25-Мц555-10х40) | 2 | 426 | 265 | 675 | 25 | 555 | 10 | 40 | ОКСГф-1800-10,0 |
| ФБ-0,426-2,5(фл. 675х25-Мц555-10х40) | 2,5 | 426 | 319 | 675 | 25 | 555 | 10 | 40 | |
| ФБ-0,426-3,0(фл. 675х25-Мц555-10х40) | 3 | 426 | 372 | 675 | 25 | 555 | 10 | 40 | |
| ФБ-0,426-2,0(фл. 655х25-Мц535-10х40) | 2 | 426 | 261 | 655 | 25 | 535 | 10 | 40 | ОКСГф-2000-9,0 |
| ФБ-0,426-2,5(фл. 655х25-Мц535-10х40) | 2,5 | 426 | 314 | 655 | 25 | 535 | 10 | 40 | |
| ФБ-0,426-3,0(фл. 655х25-Мц535-10х40) | 3 | 426 | 368 | 655 | 25 | 535 | 10 | 40 | |
| ФБ-0,426-2,0(фл. 695х25-Мц575-12х40) | 2 | 426 | 271 | 695 | 25 | 575 | 12 | 40 | ОКСГф-2000-10,0 |
| ФБ-0,426-2,5(фл. 695х25-Мц575-12х40) | 2,5 | 426 | 325 | 695 | 25 | 575 | 12 | 40 | |
| ФБ-0,426-3,0(фл. 695х25-Мц575-12х40) | 3 | 426 | 378 | 695 | 25 | 575 | 12 | 40 | |
| ФБ-0,530-2,0(фл. 750х25-Мц630-12х40) | 2 | 530 | 269 | 750 | 25 | 630 | 12 | 40 | ОКСГф-1800-12,0 ОКСГф-2000-11,0 ОКСГф-2500-9,0 |
| ФБ-0,530-2,5(фл. 750х25-Мц630-12х40) | 2,5 | 530 | 322 | 750 | 25 | 630 | 12 | 40 | |
| ФБ-0,530-3,0(фл. 750х25-Мц630-12х40) | 3 | 530 | 376 | 750 | 25 | 630 | 12 | 40 | |
| ФБ-0,530-2,0(фл. 790х30-Мц650-10х46) | 2 | 530 | 287 | 790 | 30 | 650 | 10 | 46 | ОКСГф-2000-12,0 ОКСГф-2500-10,0 |
| ФБ-0,530-2,5(фл. 790х30-Мц650-10х46) | 2,5 | 530 | 340 | 790 | 30 | 650 | 10 | 46 | |
| ФБ-0,530-3,0(фл. 790х30-Мц650-10х46) | 3 | 530 | 394 | 790 | 30 | 650 | 10 | 46 | |
| ФБ-0,530-2,0(фл. 790х30-Мц650-10х46) | 2 | 530 | 339 | 790 | 30 | 650 | 10 | 46 | ОКСГф-3000-9,0 |
| ФБ-0,530-2,5(фл. 790х30-Мц650-10х46) | 2,5 | 530 | 406 | 790 | 30 | 650 | 10 | 46 | |
| ФБ-0,530-3,0(фл. 790х30-Мц650-10х46) | 3 | 530 | 473 | 790 | 30 | 650 | 10 | 46 | |
| ФБ-0,530-2,0(фл. 800х30-Мц660-10х46) | 2 | 530 | 342 | 800 | 30 | 660 | 10 | 46 | ОКСГф-2500-11,0 |
| ФБ-0,530-2,5(фл. 800х30-Мц660-10х46) | 2,5 | 530 | 409 | 800 | 30 | 660 | 10 | 46 | |
| ФБ-0,530-3,0(фл. 800х30-Мц660-10х46) | 3 | 530 | 476 | 800 | 30 | 660 | 10 | 46 | |
| ФБ-0,530-2,0(фл. 820х30-Мц680-12х46) | 2 | 530 | 350 | 820 | 30 | 680 | 12 | 46 | ОКСГф-2500-12,0 |
| ФБ-0,530-2,5(фл. 820х30-Мц680-12х46) | 2,5 | 530 | 417 | 820 | 30 | 680 | 12 | 46 | |
| ФБ-0,530-3,0(фл. 820х30-Мц680-12х46) | 3 | 530 | 483 | 820 | 30 | 680 | 12 | 46 | |
| ФБ-0,530-2,0(фл. 800х30-Мц660-12х46) | 2 | 530 | 343 | 800 | 30 | 660 | 12 | 46 | ОКСГф-3000-10,0 |
| ФБ-0,530-2,5(фл. 800х30-Мц660-12х46) | 2,5 | 530 | 410 | 800 | 30 | 660 | 12 | 46 | |
| ФБ-0,530-3,0(фл. 800х30-Мц660-12х46) | 3 | 530 | 477 | 800 | 30 | 660 | 12 | 46 | |
| ФБ-0,530-2,0(фл. 840х30-Мц700-12х46) | 2 | 530 | 408 | 840 | 30 | 700 | 12 | 46 | ОКСГф-3000-11,0 |
| ФБ-0,530-2,5(фл. 840х30-Мц700-12х46) | 2,5 | 530 | 488 | 840 | 30 | 700 | 12 | 46 | |
| ФБ-0,530-3,0(фл. 840х30-Мц700-12х46) | 3 | 530 | 568 | 840 | 30 | 700 | 12 | 46 | |
| ФБ-0,530-2,0(фл. 870х30-Мц730-12х46) | 2 | 530 | 418 | 870 | 30 | 730 | 12 | 46 | ОКСГф-3000-12,0 |
| ФБ-0,530-2,5(фл. 870х30-Мц730-12х46) | 2,5 | 530 | 498 | 870 | 30 | 730 | 12 | 46 | |
| ФБ-0,530-3,0(фл. 870х30-Мц730-12х46) | 3 | 530 | 578 | 870 | 30 | 730 | 12 | 46 | |
Фундаментные блоки для ОКСТф
| Обозначение фундаментного блока | Н | D | Масса | Фланец фундаментного блока | Рекомендуемый тип опоры | ||||
|---|---|---|---|---|---|---|---|---|---|
| ØА | Sфл | Мц | n | dотв | |||||
| м | мм | кг | мм | мм | мм | шт | мм | ||
| ФБ-0,219-2,0(фл. 425х16-Мц350-8х28) | 2 | 219 | 108 | 425 | 16 | 350 | 8 | 28 | ОКСТф-300-9,0 |
| ФБ-0,219-2,5(фл. 425х16-Мц350-8х28) | 2,5 | 219 | 129 | 425 | 16 | 350 | 8 | 28 | |
| ФБ-0,219-3,0(фл. 425х16-Мц350-8х28) | 3 | 219 | 151 | 425 | 16 | 350 | 8 | 28 | |
| ФБ-0,273-2,0(фл. 450х16-Мц370-8х28) | 2 | 273 | 116 | 450 | 16 | 370 | 8 | 28 | ОКСТф-300-10,0 ОКСТф-300-11,0 ОКСТф-300-12,0 ОКСТф-400-9,0 ОКСТф-400-10,0 |
| ФБ-0,273-2,5(фл. 450х16-Мц370-8х28) | 2,5 | 273 | 140 | 450 | 16 | 370 | 8 | 28 | |
| ФБ-0,273-3,0(фл. 450х16-Мц370-8х28) | 3 | 273 | 164 | 450 | 16 | 370 | 8 | 28 | |
| ФБ-0,273-2,0(фл. 450х16-Мц370-10х28) | 2 | 273 | 131 | 450 | 16 | 370 | 10 | 28 | ОКСТф-400-11,0 |
| ФБ-0,273-2,5(фл. 450х16-Мц370-10х28) | 2,5 | 273 | 158 | 450 | 16 | 370 | 10 | 28 | |
| ФБ-0,273-3,0(фл. 450х16-Мц370-10х28) | 3 | 273 | 186 | 450 | 16 | 370 | 10 | 28 | |
| ФБ-0,325-2,0(фл. 525х16-Мц425-8х28) | 2 | 325 | 155 | 525 | 16 | 425 | 8 | 28 | ОКСТф-400-12,0 |
| ФБ-0,325-2,5(фл. 525х16-Мц425-8х28) | 2,5 | 325 | 188 | 525 | 16 | 425 | 8 | 28 | |
| ФБ-0,325-3,0(фл. 525х16-Мц425-8х28) | 3 | 325 | 220 | 525 | 16 | 425 | 8 | 28 | |
| ФБ-0,325-2,0(фл. 525х20-Мц425-10х34) | 2 | 325 | 160 | 525 | 20 | 425 | 10 | 34 | ОКСТф-700-9,0 ОКСТф-900-9,0 |
| ФБ-0,325-2,5(фл. 525х20-Мц425-10х34) | 2,5 | 325 | 193 | 525 | 20 | 425 | 10 | 34 | |
| ФБ-0,325-3,0(фл. 525х20-Мц425-10х34) | 3 | 325 | 226 | 525 | 20 | 425 | 10 | 34 | |
| ФБ-0,325-2,0(фл. 525х20-Мц425-8х34) | 2 | 325 | 159 | 525 | 20 | 425 | 8 | 34 | ОКСТф-700-10,0 ОКСТф-700-11,0 |
| ФБ-0,325-2,5(фл. 525х20-Мц425-8х34) | 2,5 | 325 | 192 | 525 | 20 | 425 | 8 | 34 | |
| ФБ-0,325-3,0(фл. 525х20-Мц425-8х34) | 3 | 325 | 224 | 525 | 20 | 425 | 8 | 34 | |
| ФБ-0,325-2,0(фл. 525х20-Мц425-10х34) | 2 | 325 | 175 | 525 | 20 | 425 | 10 | 34 | ОКСТф-900-10,0 |
| ФБ-0,325-2,5(фл. 525х20-Мц425-10х34) | 2,5 | 325 | 211 | 525 | 20 | 425 | 10 | 34 | |
| ФБ-0,325-3,0(фл. 525х20-Мц425-10х34) | 3 | 325 | 248 | 525 | 20 | 425 | 10 | 34 | |
| ФБ-0,325-2,0(фл. 540х25-Мц420-8х40) | 2 | 325 | 166 | 540 | 25 | 420 | 8 | 40 | ОКСТф-1000-9,0 |
| ФБ-0,325-2,5(фл. 540х25-Мц420-8х40) | 2,5 | 325 | 199 | 540 | 25 | 420 | 8 | 40 | |
| ФБ-0,325-3,0(фл. 540х25-Мц420-8х40) | 3 | 325 | 231 | 540 | 25 | 420 | 8 | 40 | |
| ФБ-0,325-2,0(фл. 580х30-Мц480-8х46) | 2 | 325 | 211 | 580 | 30 | 480 | 8 | 46 | ОКСТф-1200-9,0 КСТф-1300-9,0 |
| ФБ-0,325-2,5(фл. 580х30-Мц480-8х46) | 2,5 | 325 | 252 | 580 | 30 | 480 | 8 | 46 | |
| ФБ-0,325-3,0(фл. 580х30-Мц480-8х46) | 3 | 325 | 292 | 580 | 30 | 480 | 8 | 46 | |
| ФБ-0,377-2,0(фл. 570х20-Мц480-10х40) | 2 | 377 | 202 | 570 | 25 | 480 | 10 | 34 | ОКСТф-700-12,0 ОКСТф-1000-10,0 |
| ФБ-0,377-2,5(фл. 570х20-Мц480-10х40) | 2,5 | 377 | 244 | 570 | 25 | 480 | 10 | 34 | |
| ФБ-0,377-3,0(фл. 570х20-Мц480-10х40) | 3 | 377 | 287 | 570 | 25 | 480 | 10 | 34 | |
| ФБ-0,377-2,0(фл. 590х25-Мц480-8х40) | 2 | 377 | 209 | 590 | 25 | 480 | 8 | 40 | ОКСТф-1000-11,0 ОКСТф-1000-12,0 |
| ФБ-0,377-2,5(фл. 590х25-Мц480-8х40) | 2,5 | 377 | 252 | 590 | 25 | 480 | 8 | 40 | |
| ФБ-0,377-3,0(фл. 590х25-Мц480-8х40) | 3 | 377 | 294 | 590 | 25 | 480 | 8 | 40 | |
| ФБ-0,377-2,0(фл. 580х30-Мц480-8х46) | 2 | 377 | 212 | 580 | 30 | 480 | 8 | 46 | ОКСТф-1200-10,0 |
| ФБ-0,377-2,5(фл. 580х30-Мц480-8х46) | 2,5 | 377 | 255 | 580 | 30 | 480 | 8 | 46 | |
| ФБ-0,377-3,0(фл. 580х30-Мц480-8х46) | 3 | 377 | 298 | 580 | 30 | 480 | 8 | 46 | |
| ФБ-0,377-2,0(фл. 590х25-Мц480-10х40) | 2 | 377 | 211 | 590 | 25 | 480 | 10 | 40 | ОКСТф-1300-10,0 ОКСТф-1500-10,0 |
| ФБ-0,377-2,5(фл. 590х25-Мц480-10х40) | 2,5 | 377 | 253 | 590 | 25 | 480 | 10 | 40 | |
| ФБ-0,377-3,0(фл. 590х25-Мц480-10х40) | 3 | 377 | 296 | 590 | 25 | 480 | 10 | 40 | |
| ФБ-0,377-2,0(фл. 630х30-Мц500-8х46) | 2 | 377 | 224 | 630 | 30 | 500 | 8 | 46 | ОКСТф-1500-9,0 ОКСТф-1800-9,0 |
| ФБ-0,377-2,5(фл. 630х30-Мц500-8х46) | 2,5 | 377 | 267 | 630 | 30 | 500 | 8 | 46 | |
| ФБ-0,377-3,0(фл. 630х30-Мц500-8х46) | 3 | 377 | 309 | 630 | 30 | 500 | 8 | 46 | |
| ФБ-0,426-2,0(фл. 640х25-Мц530-10х40) | 2 | 426 | 237 | 640 | 25 | 530 | 10 | 40 | ОКСТф-1500-11,0 ОКСТф-1500-12,0 |
| ФБ-0,426-2,5(фл. 640х25-Мц530-10х40) | 2,5 | 426 | 285 | 640 | 25 | 530 | 10 | 40 | |
| ФБ-0,426-3,0(фл. 640х25-Мц530-10х40) | 3 | 426 | 333 | 640 | 25 | 530 | 10 | 40 | |
| ФБ-0,426-2,0(фл. 680х30-Мц545-8х46) | 2 | 426 | 252 | 680 | 30 | 545 | 8 | 46 | ОКСТф-1800-10,0 ОКСТф-2000-9,0 ОКСТф-2000-10,0 ОКСТф-2200-9,0 |
| ФБ-0,426-2,5(фл. 680х30-Мц545-8х46) | 2,5 | 426 | 300 | 680 | 30 | 545 | 8 | 46 | |
| ФБ-0,426-3,0(фл. 680х30-Мц545-8х46) | 3 | 426 | 348 | 680 | 30 | 545 | 8 | 46 | |
| ФБ-0,426-2,0(фл. 680х30-Мц545-8х46) | 2 | 426 | 273 | 680 | 30 | 545 | 8 | 46 | ОКСТф-1800-11,0 ОКСТф-2200-10,0 |
| ФБ-0,426-2,5(фл. 680х30-Мц545-8х46) | 2,5 | 426 | 326 | 680 | 30 | 545 | 8 | 46 | |
| ФБ-0,426-3,0(фл. 680х30-Мц545-8х46) | 3 | 426 | 380 | 680 | 30 | 545 | 8 | 46 | |
| ФБ-0,426-2,0(фл. 680х30-Мц545-8х46) | 2 | 426 | 356 | 680 | 30 | 545 | 8 | 46 | ОКСТф-3000-10,0 |
| ФБ-0,426-2,5(фл. 680х30-Мц545-8х46) | 2,5 | 426 | 430 | 680 | 30 | 545 | 8 | 46 | |
| ФБ-0,426-3,0(фл. 680х30-Мц545-8х46) | 3 | 426 | 504 | 680 | 30 | 545 | 8 | 46 | |
| ФБ-0,426-2,0(фл. 680х30-Мц545-10х46) | 2 | 426 | 274 | 680 | 30 | 545 | 10 | 46 | ОКСТф-2000-11,0 ОКСТф-2500-9,0 |
| ФБ-0,426-2,5(фл. 680х30-Мц545-10х46) | 2,5 | 426 | 327 | 680 | 30 | 545 | 10 | 46 | |
| ФБ-0,426-3,0(фл. 680х30-Мц545-10х46) | 3 | 426 | 381 | 680 | 30 | 545 | 10 | 46 | |
| ФБ-0,426-2,0(фл. 680х30-Мц545-10х46) | 2 | 426 | 315 | 680 | 30 | 545 | 10 | 46 | ОКСТф-1800-12,0 ОКСТф-2000-12,0 ОКСТф-2500-10,0 |
| ФБ-0,426-2,5(фл. 680х30-Мц545-10х46) | 2,5 | 426 | 379 | 680 | 30 | 545 | 10 | 46 | |
| ФБ-0,426-3,0(фл. 680х30-Мц545-10х46) | 3 | 426 | 443 | 680 | 30 | 545 | 10 | 46 | |
| ФБ-0,426-2,0(фл. 680х30-Мц545-10х46) | 2 | 426 | 357 | 680 | 30 | 545 | 10 | 46 | ОКСТф-2500-11,0 |
| ФБ-0,426-2,5(фл. 680х30-Мц545-10х46) | 2,5 | 426 | 431 | 680 | 30 | 545 | 10 | 46 | |
| ФБ-0,426-3,0(фл. 680х30-Мц545-10х46) | 3 | 426 | 505 | 680 | 30 | 545 | 10 | 46 | |
| ФБ-0,426-2,0(фл. 710х35-Мц565-8х52) | 2 | 426 | 331 | 710 | 35 | 565 | 8 | 52 | ОКСТф-3000-9,0 |
| ФБ-0,426-2,5(фл. 710х35-Мц565-8х52) | 2,5 | 426 | 395 | 710 | 35 | 565 | 8 | 52 | |
| ФБ-0,426-3,0(фл. 710х35-Мц565-8х52) | 3 | 426 | 459 | 710 | 35 | 565 | 8 | 52 | |
Расшифровка условных обозначений
ФБ - фундаментный блок
Н - высота фундаментного блока, м
D - диаметр трубы фундаментного блока, мм
Ø А - диаметр фланца фундаментного блока, мм
А - линейный размер фланца фундаментного блока, мм
Sфл - толщина фланца фундаментного блока, мм
Мц - межцентровое расстояние крепежных отверстий на фланце, мм
n - количество крепежных отверстий на фланце, шт
dотв - диаметр крепежного отверстия, мм
