МГФ-М. Мачта с мобильной короной купить в Екатеринбурге
МГФ-М. Мачта с мобильной короной изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Мачта МГФ-М с мобильной короной — конструкция, которую эксплуатируют для обустройства систем освещения частей инфраструктуры. Также приспособление активно используют в освещении спортивных объектов, например, стадионов. Мачты с мобильной короной применяют в промышленных предприятиях.
На короне размещается светотехническое оборудование, включая:
- прожекторы;
- ЗОМ-огни;
- блоки ПРА.
Одной из основных особенностей мачт с мобильной короной является наличие подвижной рамы, Ее можно опускать вниз на высоту до 1,5. Это существенно упрощает монтаж, обслуживание конструкции. За сдвиг рамы отвечает лебедка. Она размещена внизу конструкции. Мощность лебедки составляет до 800 кг, подбирается с учетом габаритов рамы и с запасом.
Диаметр рамы — параметр, зависящий от количества оборудования, которое можно разместить на мачте с мобильной короной. Стоит отметить, что на мачте 2,4 метра помещается свыше 15 прожекторов. Непосредственно высота конструкции может быть до 50 метров. Производство конструкции осуществляется с применением маркированной стали. Выбор проката зависит от климатических особенностей, при которых будет использоваться изделие.
Основные параметры мачт МГФ-М. Таблица 1
| Название | Обозначение мачты |
Высота ствола мачты, м |
Кол-во секций, шт |
Масса, кг | Грузоподъемность механического привода, кг |
Кол-во ОП, шт |
Параметры ствола | Ветровые районы эксплуатации |
Нагрузка на фундамент ±10% | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | M MAX, тм | Q MAX, т | N, т | ||||||||
| МГФ-16-М | МГФ-16-М(Х)-Y-Z-ц | 16 | 2 | 550 | 250 | до 6 | 189 | 381 | до III | 12,25 | 0,84 | 0,86 |
| МГФ-20-М | МГФ-20-М(Х)-Y-Z-ц | 20 | 2 | 745 | 250, 500 | до 6 | 189 | 433 | до III | 15,31 | 1,05 | 1,07 |
| МГФ-20-М | МГФ-20-М(Х)-Y-Z-ц | 20 | 2 | 872 | 500, 800 | от 6 до 12 | 199 | 433 | IV | 23,04 | 1,52 | 1,3 |
| МГФ-20-М | МГФ-20-М(Х)-Y-Z-ц | 20 | 2 | 1098 | 500, 800 | от 6 до 12 | 230 | 455 | V и выше | 32,75 | 2,15 | 2,1 |
| МГФ-25-М | МГФ-25-М(Х)-Y-Z-ц | 25 | 3 | 1135 | 250, 500 | до 6 | 197 | 523 | до III | 19,69 | 1,13 | 1,46 |
| МГФ-25-М | МГФ-25-М(Х)-Y-Z-ц | 25 | 3 | 1395 | 500, 800 | от 6 до 12 | 213 | 523 | IV | 31,8 | 1,77 | 2,1 |
| МГФ-25-М | МГФ-25-М(Х)-Y-Z-ц | 25 | 3 | 1517 | 500, 800 | от 6 до 12 | 213 | 523 | V и выше | 47,3 | 2,6 | 2,5 |
| МГФ-30-М | МГФ-30-М(Х)-Y-Z-ц | 30 | 3 | 1482 | 250, 500 | до 6 | 195 | 600 | до III | 27,6 | 1,39 | 1,82 |
| МГФ-30-М | МГФ-30-М(Х)-Y-Z-ц | 30 | 3 | 1970 | 500, 800 | от 6 до 12 | 219 | 600 | IV | 42,8 | 2,05 | 2,63 |
| МГФ-30-М | МГФ-30-М(Х)-Y-Z-ц | 30 | 3 | 2027 | 500, 800 | от 6 до 12 | 219 | 600 | V и выше | 65,1 | 3,07 | 2,97 |
| МГФ-35-М | МГФ-35-М(Х)-Y-Z-ц | 35 | 4 | 2370 | 250, 500 | до 6 | 213 | 663 | до IV | 56,14 | 2,35 | 2,7 |
| МГФ-35-М | МГФ-35-М(Х)-Y-Z-ц | 35 | 4 | 2875 | 500, 800 | от 6 до 12 | 230 | 700 | V и выше | 89,3 | 3,7 | 3,83 |
| МГФ-40-М | МГФ-40-М(Х)-Y-Z-ц | 40 | 4 | 2837 | 500, 800 | от 6 до 12 | 230 | 780 | до IV | 75,8 | 2,82 | 3,46 |
| МГФ-40-М | МГФ-40-М(Х)-Y-Z-ц | 40 | 4 | 3494 | 500, 800 | от 6 до 12 | 230 | 780 | V и выше | 117,3 | 4,29 | 4,45 |
| МГФ-50-М | МГФ-50-М(Х)-Y-Z-ц | 50 | 5 | 5510 | 500, 800 | от 6 до 12 | 230 | 780 | до IV | 97,8 | 3,02 | 6,3 |
| МГФ-50-М | МГФ-50-М(Х)-Y-Z-ц | 50 | 5 | 6580 | 500, 800 | от 6 до 12 | 230 | 780 | V и выше | 150,5 | 4,55 | 7,6 |

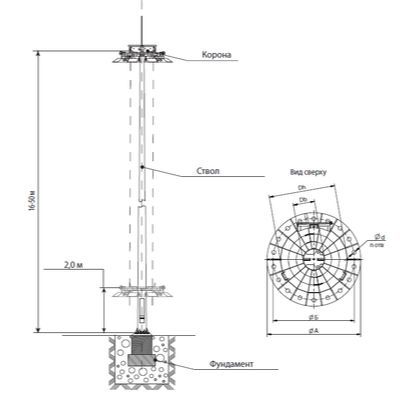

Основные параметры мачт МГФ-М. Таблица 2
| Обозначение мачты | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | |||
|---|---|---|---|---|---|
| d | n | А | Б | ||
| МГФ-16-М(Х)-Y-Z-ц | ЗА-30/8/Д540-0,94-хц | 30 | 8 | 640 | 540 |
| МГФ-20-М(Х)-Y-Z-ц | ЗА-30/12/Д540-0,94-хц | 30 | 12 | 640 | 540 |
| МГФ-25-М(Х)-Y-Z-ц | ЗА-30/18/Д640-1,3-хц | 30 | 18 | 750 | 640 |
| МГФ-30-М(Х)-Y-Z-ц | ЗА-30/18/Д740-1,3-хц | 30 | 18 | 850 | 740 |
| МГФ-35-М(Х)-Y-Z-ц | ЗА-30/18/Д780-1,3-хц | 30 | 18 | 900 | 780 |
| МГФ-40-М(Х)-Y-Z-ц | ЗА-36/20/Д900-1,3-хц | 36 | 20 | 1030 | 900 |
| МГФ-50-М(Х)-Y-Z-ц | ЗА-36/24/Д900-1,3-хц | 36 | 24 | 1030 | 900 |
