НФГ-5 Опора несиловая фланцевая граненая купить в Екатеринбурге
НФГ-5 Опора несиловая фланцевая граненая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Опоры НФГ — многофункциональные конструкции, произведенные из маркированного стального проката. Для дополнительной защиты от внешнего воздействия окружающей среды, поверхность покрывается слоем горячего цинка. Предварительная обработка продлевает эксплуатационный срок изделия — прослужит свыше 25 лет.
Касательно стального проката, то для изготовления НФГ-опор задействуют сталь листвой формы в рулонах. Материал режется на детали — для этого используются специализированные лазерные станки. Далее, заготовки “прогоняются” на прокатных станках. Итог — опоры получают коническую форму, поперечное сечение гранёной формы.
Преимущества:
- приятный внешний вид;
- наличие фланцевого элемента — упрощенный монтаж при помощи закладной детали;
- опору можно крепить в труднодоступных местах.
Предлагаем как типовые решения, так и изделия, изготовленные под заказ. При производстве учитываем современные стандарты качества ГОСТ, ISO, EN. Обращайтесь, получите исчерпывающее консультирование, бесплатную помощь в подсчете. Для постоянных, оптовых, корпоративных клиентов предоставляем персональные условия сотрудничества.

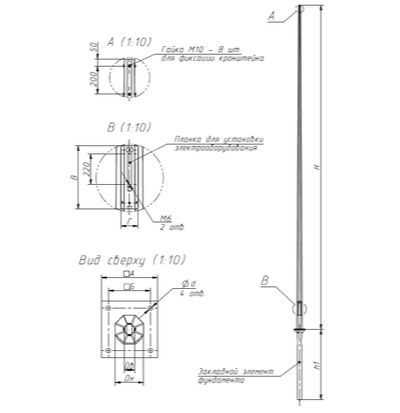

| Обозначение | Цена | Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | Dн | Dв | d | А | Б | B | Г | ||||||
| НФГ-5 | 10600 | НФГ-5,0-05**-ц | 3Ф-16/4/К140-1,2-б | 48,0 | Ф1 | 5000 | 1200 | 110 | 60 | М16 | 190 | 140 | 500 | 70 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 - внутренний.
