НП, НФ. Опора несиловая трубчатая неразборная купить в Екатеринбурге
НП, НФ. Опора несиловая трубчатая неразборная изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Несиловые опоры предназначены для обустройства наружного освещения. Как правило, конструкции задействуют для автомобильных магистралей, мостов, придомовых территорий.
В производстве трубчатых неразборных опор применяют маркированную сталь AISI. Материалы для опор подбираются с учетом климатических условий, чтобы конструкции выдерживали отрицательное воздействие окружающей среды.
Преимущества неразборных опор НП и НФ:
- длительный срок службы — свыше 25 лет;
- практичность;
- прочность;
- надежность.
Антикоррозийная защита позволяет использовать трубчатые опоры в условиях повышенной влажности. Оцинкование наносится на поверхность горячим методом. За счет этого защита сохраняется вне зависимости от атмосферных условий.

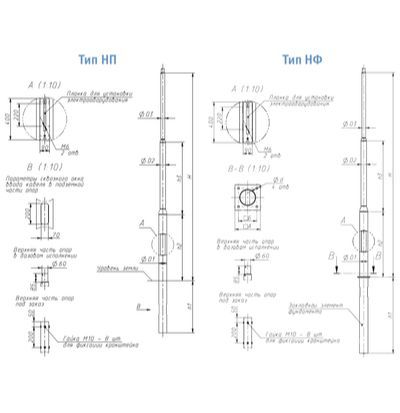

У конструкций есть два типа:
- НП — прямостоечные. Имеют определенную специфику монтаж прямо в фундамент;
- НФ — для монтажа применяются фланцевые соединения. Фиксация осуществляется болтовым соединением к закладной детали.
Длина опор до 12 метров. Но в рамках индивидуального проекта изготовим несиловую трубчатую опору других габаритов. Обращайтесь, получите персональное изделие в кратчайшие сроки.
Опоры несиловые прямостоечные трубчатые неразборные
| Название | Цена | Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна** |
Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | h2 | h3 | D1 | D2 | D3 | |||||
| НП-2 | 6600 | НП-2,0/2,8-02-ц | 30,8 | Ф2 | 2000 | 1000 | 1280 | - | 108 | 76 | - |
| НП-3 | 8200 | НП-3,0/4,0-02-ц | 37,8 | Ф2 | 3000 | 1000 | 1280 | - | 108 | 76 | - |
| НП-4 | 9500 | НП-4,0/5,0-02-ц | 43,9 | Ф2 | 4000 | 1000 | 1280 | - | 108 | 76 | - |
| НП-4 | 15900 | НП-4,0/5,0-02-ц | 72,3 | Ф2 | 4000 | 1000 | 1280 | 1340 | 159 | 108 | 76 |
| НП-5 | 17900 | НП-5,0/6,0-02-ц | 81,0 | Ф2 | 5000 | 1000 | 1280 | 1840 | 159 | 108 | 76 |
| НП-6 | 19600 | НП-6,0/7,0-02-ц | 89,7 | Ф2 | 6000 | 1000 | 1280 | 2340 | 159 | 108 | 76 |
| НП-10 | 64300 | НП-10,0/12,0-02-ц | 292,0 | Ф6, Ф7, Ф16 | 10 000 | 2000 | 4000 | 3000 | 168 | 133 | 108 |
H – высота наземной части опоры
h1 – высота поД3емной части опоры
h2, h3 – вылеы труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** D базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
Опоры несиловые фланцевые трубчатые неразборные
| Название | Цена | Наименование опоры | Наименование закладного элемента фундамента |
Масса*, кг | Обозначение установочного места кронштейна** |
Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | h2 | h3 | D1 | D2 | D3 | d | А | Б | ||||||
| НФ-2 | 5100 | НФ-2,0-02-ц | ЗФ-20/4/К180-1,0-б | 23,6 | Ф2 | 2000 | 1000 | 1285 | - | 108 | 76 | - | М20 | 230 | 180 |
| НФ-3 | 6600 | НФ-3,0-02-ц | ЗФ-20/4/К180-1,0-б | 30,1 | Ф2 | 3000 | 1000 | 1285 | - | 108 | 76 | - | М20 | 230 | 180 |
| НФ-4 | 8000 | НФ-4,0-02-ц | ЗФ-20/4/К180-1,0-б | 36,7 | Ф2 | 4000 | 1000 | 1285 | - | 108 | 76 | - | М20 | 230 | 180 |
| НФ-4 | 12400 | НФ-4,0-02-ц | ЗФ-20/4/К180-1,0-б | 56,5 | Ф2 | 4000 | 1000 | 1285 | 1340 | 159 | 108 | 76 | М20 | 250 | 180 |
| НФ-5 | 14300 | НФ-5,0-02-ц | ЗФ-20/4/К180-1,0-б | 65,1 | Ф2 | 5000 | 1000 | 1285 | 1840 | 159 | 108 | 76 | М20 | 250 | 180 |
| НФ-6 | 16100 | НФ-6,0-02-ц | ЗФ-20/4/К180-1,0-б | 73,9 | Ф2 | 6000 | 1000 | 1285 | 2340 | 159 | 108 | 76 | М20 | 250 | 180 |
| НФ-12 | 68700 | НФ-12,0-02-ц | ЗФ-30/4/К300-2,0-б | 312,5 | Ф6, Ф7, Ф16 | 12 000 | 2000 | 4000 | 4000 | 168 | 133 | 108 | М30 | 400 | 300 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** D базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном
