ОГКСф, ОГКСп. Опоры граненые конические силовые купить в Екатеринбурге
ОГКСф, ОГКСп. Опоры граненые конические силовые изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Граненые конические опоры — силовые конструкции, предназначенные для обеспечения контактных систем электротранспорта. Также изделия подходят для обустройства систем наружного освещения открытых площадей, например, улиц, дорожных магистралей, железнодорожных полотен.
Конические опоры ОГКСф и ОГКСп рассчитаны как для временных, так и для постоянных нагрузок от 0,4 до 3,0 тн. Специфика монтажа конструкций отличается от типа опоры. Различают следующие виды:

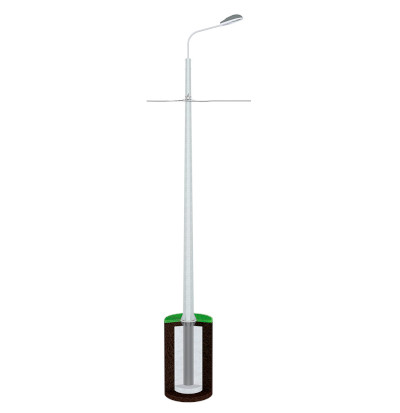

- прямостоечные ОГКСп — устанавливаются непосредственно в фундамент с заливкой бетоном на глубину два метра;
- фланцевые опоры ОГКСф — монтаж производится фланцевым компонентом на закладную деталь в грунт на глубину до трех метров. Далее, проводится бетонирование.
Допускается как надземная, так и подземная подводка силового кабеля для электроснабжения. В первом случае — на опоре на расстоянии до 0,7 метров от верхне торца. Там приваривается гайка заземления. Во втором — проводка кабеля через лючок в нижней части опоры.
Антикоррозийная защита обеспечена горячим цинкованием. Обращайтесь, произведем гранические опоры ОГКСф, ОГКСп по индивидуальному заказу.
| Обозначение опоры | P | H | D | d | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ◻A | Sфл | Мц | n | dотв | Обозначение фланца | ||||||||
| кг | м | мм | мм | кг | мм | мм | мм | шт | мм | ||||
| ОГКСф-400-8,0 | 400 | 8 | 240 | 150 | 184 | Ф6 | 440 | 16 | 340 | 8 | 28 | фл.440x16-Мц340-8х28 | ФБ-0,219-2,0 |
| ФБ-0,219-2,5 | |||||||||||||
| ФБ-0,219-3,0 | |||||||||||||
| ОГКСф-400-9,0 | 9 | 240 | 150 | 204 | Ф6 | 440 | 16 | 340 | 8 | 28 | фл.440x16-Мц340-8х28 | ФБ-0,219-2,0 | |
| ФБ-0,219-2,5 | |||||||||||||
| ФБ-0,219-3,0 | |||||||||||||
| ОГКСф-400-10,0 | 10 | 240 | 150 | 225 | Ф6 | 440 | 16 | 340 | 8 | 28 | фл.440x16-Мц340-8х28 | ФБ-0,219-2,0 | |
| ФБ-0,219-2,5 | |||||||||||||
| ФБ-0,219-3,0 | |||||||||||||
| ОГКСф-700-8,0 | 700 | 8 | 300 | 150 | 221 | Ф6 | 520 | 20 | 420 | 8 | 34 | фл.520x20-Мц420-8х34 | ФБ-0,273-2,0 |
| ФБ-0,273-2,5 | |||||||||||||
| ФБ-0,273-3,0 | |||||||||||||
| ОГКСф-700-9,0 | 9 | 300 | 150 | 245 | Ф6 | 520 | 20 | 420 | 8 | 34 | фл.520x20-Мц420-8х34 | ФБ-0,273-2,0 | |
| ФБ-0,273-2,5 | |||||||||||||
| ФБ-0,273-3,0 | |||||||||||||
| ОГКСф-700-10,0 | 10 | 300 | 150 | 268 | Ф6 | 520 | 20 | 420 | 8 | 34 | фл.520x20-Мц420-8х34 | ФБ-0,273-2,0 | |
| ФБ-0,273-2,5 | |||||||||||||
| ФБ-0,273-3,0 | |||||||||||||
| ОГКСф-1000-8,0 | 1000 | 8 | 300 | 150 | 280 | Ф6 | 540 | 25 | 420 | 8 | 40 | фл.540x25-Мц420-8х40 | ФБ-0,325-2,0 |
| ФБ-0,325-2,5 | |||||||||||||
| ФБ-0,325-3,0 | |||||||||||||
| ОГКСф-1000-9,0 | 9 | 300 | 150 | 311 | Ф6 | 540 | 25 | 420 | 8 | 40 | фл.540x25-Мц420-8х40 | ФБ-0,325-2,0 | |
| ФБ-0,325-2,5 | |||||||||||||
| ФБ-0,325-3,0 | |||||||||||||
| ОГКСф-1000-10,0 | 10 | 300 | 150 | 399 | Ф6 | 540 | 25 | 420 | 8 | 40 | фл.540x25-Мц420-8х40 | ФБ-0,325-2,0 | |
| ФБ-0,325-2,5 | |||||||||||||
| ФБ-0,325-3,0 | |||||||||||||
| ОГКСф-1300-8,0 | 1300 | 8 | 300 | 150 | 327 | Ф6 | 540 | 25 | 420 | 8 | 40 | фл.540x25-Мц420-8х40 | ФБ-0,325-2,0 |
| ФБ-0,325-2,5 | |||||||||||||
| ФБ-0,325-3,0 | |||||||||||||
| ОГКСф-1300-9,0 | 9 | 325 | 150 | 380 | Ф6 | 540 | 25 | 420 | 10 | 40 | фл.540x25-Мц420-10х40 | ФБ-0,325-2,0 | |
| ФБ-0,325-2,5 | |||||||||||||
| ФБ-0,325-3,0 | |||||||||||||
| ОГКСф-1300-10,0 | 10 | 350 | 150 | 442 | Ф6 | 570 | 25 | 420 | 10 | 40 | фл.540x25-Мц420-10х40 | ФБ-0,325-2,0 | |
| ФБ-0,325-2,5 | |||||||||||||
| ФБ-0,325-3,0 | |||||||||||||
Расшифровка условных обозначений ОГКСф
ОГКС- опора граненая коническая силовая
ф- фланцевая
Р- максимально допустимая нагрузка в верхней точке опоры
Н- высота опоры, м
D- нижний вписанный диаметр опоры, мм
d- верхний вписанный диаметр опоры, мм
◻А- наружный диаметр фланца опоры, мм
Sфл- толщина фланца опоры, мм
Мц- межцентровое расстояние крепежных отверстий на фланце, мм
n- количество крепежный отверстий, шт
dотв- диаметр крепежного отверстия, мм
| Обозначение опоры | Р | Н | Н1 | D | d | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|---|
| кг | м | м | мм | мм | кг | ||
| ОГКСп-400-8,0-2,0 | 400 | 8 | 2 | 260 | 150 | 225 | Ф6 |
| ОГКСп-400-9,0-2,0 | 9 | 2 | 260 | 150 | 245 | ||
| ОГКСп-400-9,0-2,5 | 9 | 2,5 | 265 | 150 | 260 | ||
| ОГКСп-400-10,0-2,0 | 10 | 2 | 260 | 150 | 270 | ||
| ОГКСп-700-8,0-2,0 | 700 | 8 | 2 | 295 | 150 | 300 | Ф6 |
| ОГКСп-700-9,0-2,0 | 9 | 2 | 295 | 150 | 330 | ||
| ОГКСп-700-9,0-2,5 | 9 | 2,5 | 300 | 150 | 340 | ||
| ОГКСп-700-10,0-2,0 | 10 | 2 | 300 | 150 | 425 | ||
| ОГКСп-1000-8,0-2,5 | 1000 | 8 | 2,5 | 310 | 150 | 380 | Ф6 |
| ОГКСп-1000-9,0-2,5 | 9 | 2,5 | 310 | 150 | 420 |
Расшифровка условных обозначений ОГКС
ОГКС- опора граненая коническая силовая
п- прямостоечная
Р- максимально допустимая нагрузка в верхней точке опоры
Н- высота надземной части опоры,м
Н1- глубина подземной части опоры,м
D- нижний вписанный диаметр опоры, мм
d- верхний вписанный диаметр опоры, мм
