ОГСКЛ. Опоры граненые складывающиеся купить в Екатеринбурге
ОГСКЛ. Опоры граненые складывающиеся изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Системы освещения бывают внутренними и наружными. Первые создаются непосредственно в помещении, а вторые — на улице. Для обустройства последних применяются конические опоры ОГСКЛ со складывающимся механизмом. Такой тип опор абсолютно не предназначен для эксплуатации в качестве силовых стоек.

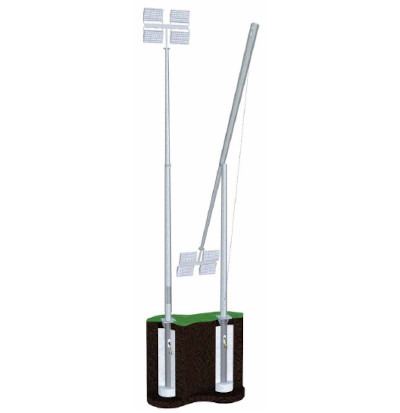

Конструкция имеет несколько компонентов, которые соединяются между собой поворотным механизмом. За счет этого верхняя часть опоры опускается почти до земли. Это упрощает монтаж так, как не надо использовать спецтехнику для установки оборудования. ОГСКЛ часто задействуют для обустройства труднодоступных мест, где нет возможность применения специальной техники.
В качестве основного материал используется маркированный листовой прокат. Защита от коррозийного воздействия обеспечивается нанесением слоя горячего цинка. По требованию заказчика применяется двойная защита от появления коррозии.
Получите индивидуальный проект бесплатно. Обращайтесь прямо сейчас, и мы осуществим персональное производство ОГСКЛ в кратчайшие сроки. Корпоративным, постоянным клиентам предоставляем дополнительные скидки.
| Обозначение опоры | Н | D | d | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв | Обозначение фланца | ||||||
| м | мм | мм | мм | мм | мм | шт | мм | ||||
| ОГСКЛ-6,0 | 6 | 152 | 78 | ФЛ | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,0 |
| ОГСКЛ-8,0 | 8 | 152 | 78 | ФЛ | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,5 |
| ОГСКЛ-10,0 | 10 | 180 | 92 | ФЛ | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,219-2,5 |
| ОГСКЛ-12,0 | 12 | 225 | 92 | ФЛ | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,219-2,5 |
Расшифровка условных обозначений ОГСКЛ
ОГСКЛ- опора граненая коническая складывающаяся
P- максимально допустимая нагрузка в верхней точке опоры
Н- высота опоры,м
D- нижний вписанный диаметр опоры, мм
d- верхний вписанный диаметр опоры, мм
◻А- наружный диаметр фланца опоры,мм
Sфл- толщина фланца опоры, мм
Мц- межцентровое расстояние крепежных отверстия на фланце, мм
n- количество крепежных отверстий, шт
dотв- диаметр крепежного отверстия, мм
