СФ. Опора силовая фланцевая трубчатая купить в Екатеринбурге
СФ. Опора силовая фланцевая трубчатая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Опора СФ — многофункциональная конструкция, применяющиеся в обустройстве наружной системы освещения. Но также ее часто задействуют, когда необходимо обеспечить качественную работу контактных электрических систем. На опору можно устанавливать большое количество осветительных приборов. Но и это не все — изделие подходит для монтажа рекламных конструкций, подвеса силовых кабелей, крепления прочих объектов.
Преимущества:
- повышенная прочность;
- устойчивость к статическим боковым нагрузкам;
- возможность быстрой замены и вторичного применения;
- быстрый и несложный монтаж.
Для производства СФ применяется маркированный трубный прокат, который подбирается с учетом климатических особенностей и требуемых характеристик. Поверхность покрывается слоем горячего цинка, что обеспечивает усиленную стойкость к коррозийному воздействию.
В опорах есть ревизионное окно, упрощающее монтажные работы и техническое обслуживание электрического оборудования. Подвод кабеля осуществляется как воздушным, так и наземным способом.
| Название | Цена | Наименование опоры |
Наименование закладного элемента фундамента |
Масса*, кг | Обозначение установочного места кронштейна |
Р, кг | Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | h | D1 | D2 | d | n | А | Б | |||||||
| СФ-300-8,5 | 67800 | СФ-300-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 308 | О2, П2 | 300 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
| СФ-400-8,5 | 80800 | СФ-400-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 367 | О2, П2 | 400 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
| СФ-400-9 | 85600 | СФ-400-9,0-01**-ц | ЗФ-20/8/Д360-2,5-б | 389 | О2, П2 | 400 | 9000 | 2500 | 4500 | 219 | 168 | М20 | 8 | 420 | 360 |
| СФ-400-11 | 92700 | СФ-400-11,0-01**-ц | ЗФ-24/8/Д360-2,5-б | 421 | О2, П2 | 400 | 11 000 | 2500 | 5250 | 219 | 168 | М24 | 8 | 450 | 360 |
| СФ-700-8,5 | 103000 | СФ-700-8,5-01**-ц | ЗФ-20/8/Д372-2,5-б | 468 | О3, П3 | 700 | 8500 | 2500 | 3500 | 273 | 219 | М20 | 12 | 420 | 372 |
| СФ-700-9 | 107600 | СФ-700-9,0-01**-ц | ЗФ-20/8/Д372-2,5-б | 489 | О3, П3 | 700 | 9000 | 2500 | 4000 | 273 | 219 | М20 | 12 | 420 | 372 |
| СФ-700-11 | 117300 | СФ-700-11,0-01**-ц | ЗФ-30/8/Д360-3,0-б | 533 | О3, П3 | 700 | 11 00 | 3000 | 5250 | 273 | 219 | М30 | 8 | 460 | 360 |

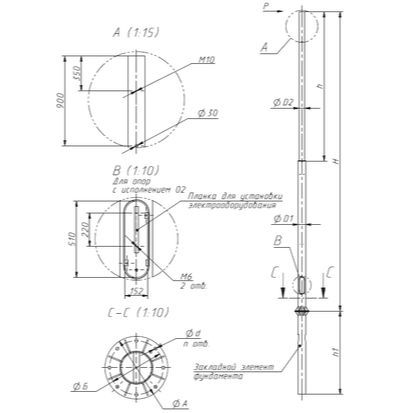

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
