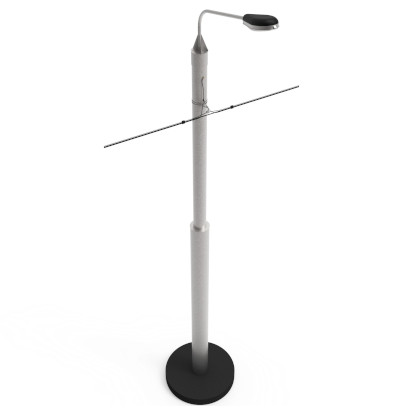

ОСф, ОСп. Опоры трубчатые силовые купить в Екатеринбурге
ОСф, ОСп. Опоры трубчатые силовые изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Опоры ОСф и ОСп применяются в обустройстве наружных систем освещения. Но их можно использовать и для прокладки силовых электрических сетей воздушным способом. К опорам допускается крепление рекламных конструкций, например, коробов с подсветкой.
Особенность силовых трубчатых опор заключается в многофункциональности. Но также конструкции отличаются усиленной прочностью, значительным весом. Как правило, их устанавливают вдоль автомобильных магистралей, на мостах и т.д. Монтаж осветительных приборов осуществляется кронштейнами, тип которых подбирается с учетом характеристик оборудования.
Питание для оборудования подводится под землей через окошко внизу, воздушным способом. Марка стального проката различается, и подбирается под требования к характеристикам и под условия эксплуатации.
ОСп — монтаж с заглублением в грунт и заливкой бетона, длинная подземная часть. ОСф — установка производится фланцевым компонентом к закладной детали. Обращайтесь прямо сейчас, получите бесплатную консультацию, персональное предложение уже сегодня. Постоянным и оптовым клиентам предоставляем скидочные системы.
| Обозначение опоры | P | H | D | d | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ◻A | Sфл | Мц | n | dотв | Обозначение фланца | ||||||||
| кг | м | мм | мм | кг | мм | мм | мм | шт | мм | ||||
| 300 | ФБ-0,219-2,0 | ||||||||||||
| ОСф-300-8,5 | 8,5 | 219 | 159 | 315 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| ФБ-0,219-2,0 | |||||||||||||
| ОСф-300-9,0 | 9 | 219 | 159 | 335 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| 400 | ФБ-0,219-2,0 | ||||||||||||
| ОСф-400-8,5 | 8,5 | 219 | 168 | 345 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| ФБ-0,219-2,0 | |||||||||||||
| ОСф-400-9,0 | 9 | 219 | 168 | 365 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| 700 | ФБ-0,273-2,0 | ||||||||||||
| ОСф-700-8,5 | 8,5 | 273 | 219 | 450 | О3 | 450 | 16 | 370 | 12 | 28 | фл.450x16-Мц370-12х28 | ФБ-0,273-2,5 | |
| ФБ-0,273-3,0 | |||||||||||||
| ФБ-0,273-2,0 | |||||||||||||
| ОСф-700-9,0 | 9 | 273 | 219 | 475 | О3 | 450 | 16 | 370 | 12 | 28 | фл.450x16-Мц370-12х28 | ФБ-0,273-2,5 | |
| ФБ-0,273-3,0 | |||||||||||||
| 1000 | ФБ-0,325-2,0 | ||||||||||||
| ОСф-1000-8,5 | 8,5 | 325 | 273 | 571 | О4 | 550 | 20 | 450 | 10 | 34 | фл.550x20-Мц450-10х34 | ФБ-0,325-2,5 | |
| ФБ-0,325-3,0 | |||||||||||||
| ФБ-0,325-2,0 | |||||||||||||
| ОСф-1000-9,0 | 9 | 325 | 273 | 597 | О4 | 550 | 20 | 450 | 10 | 34 | фл.550x20-Мц450-10х34 | ФБ-0,325-2,5 | |
| ФБ-0,325-3,0 | |||||||||||||
| 1300 | ФБ-0,377-2,0 | ||||||||||||
| ОСф-1300-8,5 | 8,5 | 377 | 273 | 627 | О4 | 570 | 25 | 480 | 10 | 40 | фл.570x25-Мц480-10х40 | ФБ-0,377-2,5 | |
| ФБ-0,377-3,0 | |||||||||||||
| ФБ-0,377-2,0 | |||||||||||||
| ОСф-1300-9,0 | 9 | 377 | 273 | 653 | О4 | 570 | 25 | 480 | 10 | 40 | фл.570x25-Мц480-10х40 | ФБ-0,377-2,5 | |
| ФБ-0,377-3,0 | |||||||||||||
| Обозначение опоры | Рекомендуемый фундаментный блок | Рекомендуемая консоль | Рекомендуемый выносной фундамент |
|---|---|---|---|
| ОСф-300-8,5 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-300-9,0 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-400-8,5 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-400-9,0 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-700-8,5 | ФБ-0,273-2,5 | К-0,273 -L | ФВ-0,273-H-L |
| ОСф-700-9,0 | ФБ-0,273-2,5 | К-0,273 -L | ФВ-0,273-H-L |
| ОСф-1000-8,5 | ФБ-0,325-2,5 | К-0,325 -L | ФВ-0,325-H-L |
| ОСф-1000-9,0 | ФБ-0,325-2,5 | К-0,325 -L | ФВ-0,325-H-L |
| ОСф-1300-8,5 | ФБ-0,377-2,5 | К-0,377 -L | ФВ-0,377-H-L |
| ОСф-1300-9,0 | ФБ-0,377-2,5 | К-0,377 -L | ФВ-0,377-H-L |
Расшифровка условных обозначений ОСф
ОС- опора граненая коническая
ф- фланцевая
Р- максимально допустимая нагрузка, кг
Н- высота надземной части опоры,м
D- диаметр нижней опоры, мм
d- вписанный диаметр опоры, мм
◻A- наружный диаметр фланца опоры, мм
Sфл- толщина фланца опоры, мм
Mц- межцентровое расстояние крепежных отверстий на фланце, мм
n- количество крепежных отверстий, шт
dотв- диаметр крепежного отверстия, мм
| Обозначение опоры | Р | Н | Н1 | D | d | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|---|
| кг | м | м | мм | мм | кг | ||
| ОСп-300-8,5-2,0 | 300 | 8,5 | 2 | 219 | 159 | 375 | О2 |
| ОСп-300-9,0-2,0 | 9 | 2 | 385 | О2 | |||
| ОСп-400-8,5-2,0 | 400 | 8,5 | 2 | 219 | 168 | 401 | О2 |
| ОСп-400-9,0-2,0 | 9 | 2 | 415 | О2 | |||
| ОСп-700-8,5-2,0 | 700 | 8,5 | 2 | 273 | 219 | 530 | О3 |
| ОСп-700-9,0-2,0 | 9 | 2 | 550 | О3 | |||
| ОСп-1000-8,5-2,0 | 1000 | 8,5 | 2 | 325 | 273 | 661 | О4 |
| ОСп-1000-9,0-2,0 | 9 | 2 | 687 | О4 | |||
| ОСп-1300-8,5-2,0 | 1300 | 8,5 | 2 | 377 | 273 | 721 | О4 |
| ОСп-1300-9,0-2,0 | 9 | 2 | 747 | О4 |
Расшифровка условных обозначений ОС
ОС- опора граненая коническая
п- прямостоечная
Р- максимально допустимая нагрузка, кг
Н- высота надземной части опоры,м
Н1- глубина подземной части опоры, м
D- диаметр нижней трубы опоры, мм
d- диаметр верхней трубы опоры, мм
