ОТф, ОТп. Опоры трубчатые несиловые купить в Екатеринбурге
ОТф, ОТп. Опоры трубчатые несиловые изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Несиловые трубчатые опоры — конструкции, применяющиеся для обустройства систем освещения наружных объектов, например, стадионов, спортивных площадок, парков, зон отдыха.
Особенности:
- облегченный вес;
- компактность;
- не подходят для существенных нагрузок.
Несиловые опоры ОТф и ОТп нельзя применять в качестве силовых. На опору можно устанавливать венчающие светильники, консольное и подвесное световое оборудование. Для монтажа осветительных приборов применяются кронштейны. Одна опора вмещает в себе до четырех светильников консольного типа. Подключение электроснабжения к оборудованию осуществляется подземным способом через окно, расположенное внизу. Установка другим методом невозможна.
Чтобы обслуживание было более удобным, предусмотрен ревизионный лючок. По способу монтажа есть:
- ОТп — прямостоечные, устанавливаются в котлован с заливкой бетоном;
- ОТф — фланцевые, крепятся к закладной детали.
Защита от коррозийного воздействия бывает трех видов. Первый — горячее цинкование, второе — жидкое окрашивание, третье — покраска порошковой краской. Обращайтесь прямо сейчас, получите персональную бесплатную консультацию.
Список моделей
Трубчатые опоры типа ОТф (108/57) – с фланцевым соединение опоры и фундаментного блока
| Обозначение опоры | D | d | H | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв | Обозначение фланца | |||||||
| мм | мм | м | кг | мм | мм | мм | шт | мм | ||||
| ОТф(89/60) | 89 | 60 | 4,0 | 29 | - | 200х200 | 10 | 180 | 4 | 20 | фл.200х200х10-Мц180-4х20 | ФБ-0,108-1,5 |
| ОТф 108/57 | ||||||||||||
| ОТф(108/57)-1,5 | 108 | 57 | 1,5 | 17 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/57)-2,0 | 108 | 57 | 2 | 20 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/57)-2,5 | 108 | 57 | 2,5 | 24 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/57)-3,0 | 108 | 57 | 3 | 26 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/57)-3,2 | 108 | 57 | 3,2 | 28 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/57)-3,5 | 108 | 57 | 3,5 | 30 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/57)-3,7 | 108 | 57 | 3,7 | 31 | - | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
Трубчатые опоры типа ОТп (108/57) – с прямостоечным соединение опоры и фундаментного блока
| Обозначение опоры | D | d | Н | H1 | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|
| мм | мм | м | м | кг | ||
| ОТп 108/57 | ||||||
| ОТп(108/57)-1,5-0,8 | 108 | 57 | 1,5 | 0,8 | 22 | - |
| ОТп(108/57)-2,0-0,8 | 108 | 57 | 2 | 0,8 | 24 | - |
| ОТп(108/57)-2,5-0,8 | 108 | 57 | 2,5 | 0,8 | 29 | - |
| ОТп(108/57)-3,0-0,8 | 108 | 57 | 3 | 0,8 | 32 | - |
| ОТп(108/57)-3,2-0,8 | 108 | 57 | 3,2 | 0,8 | 34 | - |
| ОТп(108/57)-3,5-0,8 | 108 | 57 | 3,5 | 0,8 | 37 | - |
| ОТп(108/57)-3,7-1,0 | 108 | 57 | 3,7 | 1 | 39 | - |
Трубчатые опоры типа ОТф (108/76) – с фланцевым соединение опоры и фундаментного блока
| Обозначение опоры | D | d | H | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв | Обозначение фланца | |||||||
| мм | мм | м | кг | мм | мм | мм | шт | мм | ||||
| ОТф 108/76 | ||||||||||||
| ОТф(108/76)-1,5 | 108 | 76 | 1,5 | 20 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/76)-2,0 | 108 | 76 | 2 | 23 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/76)-2,5 | 108 | 76 | 2,5 | 27 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/76)-3,0 | 108 | 76 | 3 | 29 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-0,8 |
| ОТф(108/76)-3,2 | 108 | 76 | 3,2 | 30 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/76)-3,5 | 108 | 76 | 3,5 | 32 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/76)-4,0 | 108 | 76 | 4 | 35 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/76)-4,5 | 108 | 76 | 4,5 | 38 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/76)-5,0 | 108 | 76 | 5 | 41 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/76)-5,5 | 108 | 76 | 5,5 | 47 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
| ОТф(108/76)-6,0 | 108 | 76 | 6 | 50 | Ф2 / Ф3 | 250х250 | 10 | 160 | 4 | 20 | фл.250х250х10-Мц160-4х20 | ФБ-0,108-1,0 |
Трубчатые опоры типа ОТп (108/76) – с прямостоечным соединением опоры и фундаментного блока
| Обозначение опоры | D | d | Н | H1 | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|
| мм | мм | м | м | кг | ||
| ОТп 108/76 | ||||||
| ОТп(108/76)-1,5-0,8 | 108 | 76 | 1,5 | 0,8 | 22 | Ф2 , Ф3 |
| ОТп(108/76)-2,0-0,8 | 108 | 76 | 2 | 0,8 | 25 | Ф2 , Ф3 |
| ОТп(108/76)-2,5-0,8 | 108 | 76 | 2,5 | 0,8 | 30 | Ф2 , Ф3 |
| ОТп(108/76)-3,0-0,8 | 108 | 76 | 3 | 0,8 | 33 | Ф2 , Ф3 |
| ОТп(108/76)-3,2-0,8 | 108 | 76 | 3,2 | 0,8 | 35 | Ф2 , Ф3 |
| ОТп(108/76)-3,5-0,8 | 108 | 76 | 3,5 | 0,8 | 37 | Ф2 , Ф3 |
| ОТп(108/76)-3,5-1,0 | 108 | 76 | 3,5 | 1 | 39 | Ф2 , Ф3 |
| ОТп(108/76)-4,0-1,0 | 108 | 76 | 4 | 1 | 41 | Ф2 , Ф3 |
| ОТп(108/76)-4,5-1,0 | 108 | 76 | 4,5 | 1 | 44 | Ф2 , Ф3 |
Трубчатые опоры типа ОТф (159/76) – с фланцевым соединением опоры и фундаментного блока
| Обозначение опоры | D | d | H | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв | Обозначение фланца | |||||||
| мм | мм | м | кг | мм | мм | мм | шт | мм | ||||
| ОТф 159/76 | ||||||||||||
| ОТф(159/76)-2,5 | 159 | 76 | 2,5 | 31 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,0 |
| ОТф(159/76)-3,0 | 159 | 76 | 3 | 34 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,0 |
| ОТф(159/76)-3,5 | 159 | 76 | 3,5 | 37 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/76)-4,0 | 159 | 76 | 4 | 42 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/76)-4,5 | 159 | 76 | 4,5 | 45 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/76)-5,0 | 159 | 76 | 5 | 48 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/76)-5,5 | 159 | 76 | 5,5 | 51 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/76)-6,0 | 159 | 76 | 6 | 54 | Ф2 / Ф3 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
Трубчатые опоры типа ОТп (159/76) – с прямостоечным соединением опоры и фундаментного блока
| Обозначение опоры | D | d | Н | H1 | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|
| мм | мм | м | м | кг | ||
| ОТп 159/76 | ||||||
| ОТп(159/76)-2,5-0,8 | 159 | 76 | 2,5 | 0,8 | 39 | Ф2 , Ф3 |
| ОТп(159/76)-3,0-0,8 | 159 | 76 | 3 | 0,8 | 42 | Ф2 , Ф3 |
| ОТп(159/76)-3,0-1,0 | 159 | 76 | 3 | 1 | 45 | Ф2 , Ф3 |
| ОТп(159/76)-3,5-0,8 | 159 | 76 | 3,5 | 0,8 | 45 | Ф2 , Ф3 |
| ОТп(159/76)-3,5-1,0 | 159 | 76 | 3,5 | 1 | 48 | Ф2 , Ф3 |
| ОТп(159/76)-4,0-1,5 | 159 | 76 | 4 | 1,5 | 61 | Ф2 , Ф3 |
| ОТп(159/76)-4,5-1,5 | 159 | 76 | 4,5 | 1,5 | 64 | Ф2 , Ф3 |
| ОТп(159/76)-5,0-1,5 | 159 | 76 | 5 | 1,5 | 67 | Ф2 , Ф3 |
Трубчатые опоры типа ОТф (133/108) – с фланцевым соединением опоры и фундаментного блока
| Обозначение опоры | D | d | H | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв | Обозначение фланца | |||||||
| мм | мм | м | кг | мм | мм | мм | шт | мм | ||||
| ОТф 133/108 | ||||||||||||
| ОТф(133/108)-5,0 | 133 | 108 | 5 | 65 | Ф5 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,133-1,5 |
| ОТф(133/108)-6,0 | 133 | 108 | 6 | 75 | Ф5 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,133-1,5 |
| ОТф(133/108)-7,0 | 133 | 108 | 7 | 86 | Ф5 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,133-1,5 |
| ОТф(133/108)-8,0 | 133 | 108 | 8 | 95 | Ф5 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,133-2,0 |
| ОТф(133/108)-9,0 | 133 | 108 | 9 | 104 | Ф5 | 300х300 | 10 | 230 | 4 | 20 | фл.300х300х10-Мц230-4х20 | ФБ-0,133-2,0 |
Трубчатые опоры типа ОТп (133/108) – с прямостоечным соединением опоры и фундаментного блока
| Обозначение опоры | D | d | Н | H1 | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|
| мм | мм | м | м | кг | ||
| ОТп 133/108 | ||||||
| ОТп(133/108)-5,0-1,5 | 133 | 108 | 5 | 1,5 | 77 | Ф5 |
| ОТп(133/108)-5,0-2,0 | 133 | 108 | 5 | 2 | 82 | Ф5 |
| ОТп(133/108)-6,0-1,5 | 133 | 108 | 6 | 1,5 | 87 | Ф5 |
| ОТп(133/108)-6,0-2,0 | 133 | 108 | 6 | 2 | 92 | Ф5 |
| ОТп(133/108)-7,0-1,5 | 133 | 108 | 7 | 1,5 | 97 | Ф5 |
| ОТп(133/108)-7,0-2,0 | 133 | 108 | 7 | 2 | 103 | Ф5 |
| ОТп(133/108)-8,0-1,5 | 133 | 108 | 8 | 1,5 | 107 | Ф5 |
| ОТп(133/108)-8,0-2,0 | 133 | 108 | 8 | 2 | 112 | Ф5 |
| ОТп(133/108)-9,0-1,5 | 133 | 108 | 9 | 1,5 | 116 | Ф5 |
| ОТп(133/108)-9,0-2,0 | 133 | 108 | 9 | 2 | 121 | Ф5 |
Трубчатые опоры типа ОТф (159/133) – с фланцевым соединением опоры и фундаментного блока
| Обозначение опоры | D | d | H | Масса | Установочное место кронштейна |
Фланец опоры | Рекомендуемый фундаментный блок |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | Sфл | Мц | n | dотв | Обозначение фланца | |||||||
| мм | мм | м | кг | мм | мм | мм | шт | мм | ||||
| ОТф 159/133 | ||||||||||||
| ОТф(159/133)-5,0 | 159 | 133 | 5 | 82 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/133)-6,0 | 159 | 133 | 6 | 93 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/133)-7,0 | 159 | 133 | 7 | 109 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-1,5 |
| ОТф(159/133)-8,0 | 159 | 133 | 8 | 120 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,0 |
| ОТф(159/133)-9,0 | 159 | 133 | 9 | 131 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,0 |
| ОТф(159/133)-10,0 | 159 | 133 | 10 | 143 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,0 |
| ОТф(159/133)-11,0 | 159 | 133 | 11 | 187 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,0 |
| ОТф(159/133)-12,0 | 159 | 133 | 12 | 204 | О1 | 300х300 | 10 | 230 | 4 | М16 | фл.300х300х10-Мц230-4х20 | ФБ-0,159-2,0 |
Трубчатые опоры типа ОТп (159/133) – с прямостоечным соединением опоры и фундаментного блока
| Обозначение опоры | D | d | Н | H1 | Масса | Установочное место кронштейна |
|---|---|---|---|---|---|---|
| мм | мм | м | м | кг | ||
| ОТп 159/133 | ||||||
| ОТп(159/133)-5,0-1,5 | 159 | 133 | 5 | 1,5 | 100 | О1 |
| ОТп(159/133)-5,0-2,0 | 159 | 133 | 5 | 2 | 108 | О1 |
| ОТп(159/133)-6,0-1,5 | 159 | 133 | 6 | 1,5 | 111 | О1 |
| ОТп(159/133)-6,0-2,0 | 159 | 133 | 6 | 2 | 119 | О1 |
| ОТп(159/133)-7,0-1,5 | 159 | 133 | 7 | 1,5 | 127 | О1 |
| ОТп(159/133)-7,0-2,0 | 159 | 133 | 7 | 2 | 135 | О1 |
| ОТп(159/133)-8,0-1,5 | 159 | 133 | 8 | 1,5 | 138 | О1 |
| ОТп(159/133)-8,0-2,0 | 159 | 133 | 8 | 2 | 146 | О1 |
| ОТп(159/133)-9,0-1,5 | 159 | 133 | 9 | 1,5 | 150 | О1 |
| ОТп(159/133)-9,0-2,0 | 159 | 133 | 9 | 2 | 158 | О1 |
| ОТп(159/133)-10,0-2,0 | 159 | 133 | 10 | 2 | 169 | О1 |
Расшифровка условных обозначений ОТФ
ОТ - опора трубчатая
ф - фланцевая
Н - высота опоры, м
D - диаметр нижней опоры, мм
d - диаметр верхней опоры, мм
ØA - линейный размер фланца опоры, мм
Sфл - толщина фланца опоры, мм
Mц - межцентровое расстояние крепежных отверстий на фланце, мм
n - количество крепежных отверстий, шт
dотв - диаметр крепежного отверстия, мм
Габаритные размеры

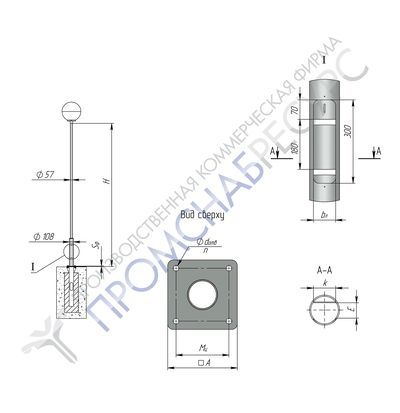

Трубчатые опоры типа ОТф (108/57) – с фланцевым соединение опоры и фундаментного блока
 |
   |
 |

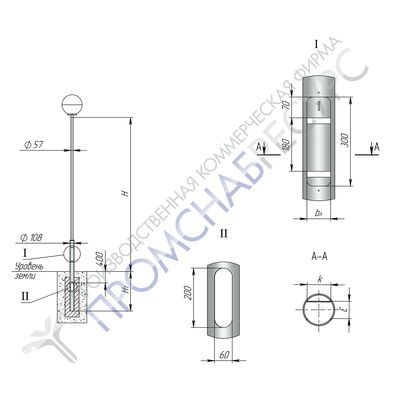

Трубчатые опоры типа ОТп (108/57) – с прямостоечным соединение опоры и фундаментного блока
 |
   |
 |

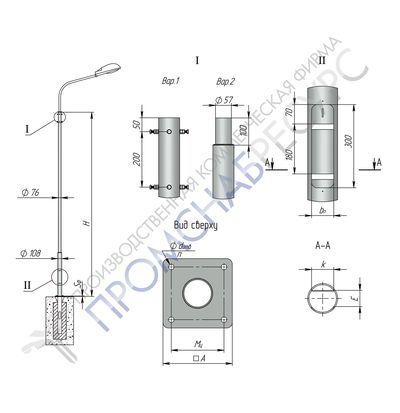

Трубчатые опоры типа ОТф (108/76) – с фланцевым соединение опоры и фундаментного блока
 |
   |
 |

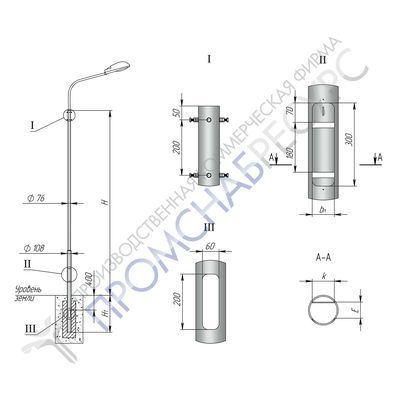

Трубчатые опоры типа ОТп (108/76) – с прямостоечным соединением опоры и фундаментного блока
 |
   |
 |
Трубчатые опоры типа ОТф (159/76) – с фланцевым соединением опоры и фундаментного блока
 |
   |
 |
Трубчатые опоры типа ОТп (159/76) – с прямостоечным соединением опоры и фундаментного блока
 |
   |
 |

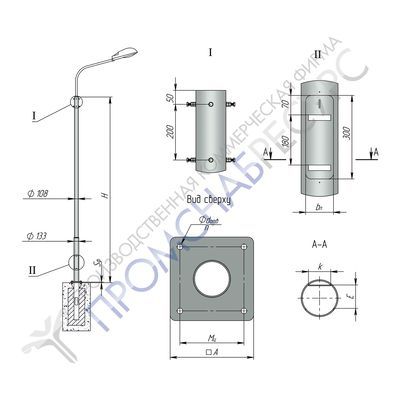

Трубчатые опоры типа ОТф (133/108) – с фланцевым соединением опоры и фундаментного блока
 |
   |
 |
Трубчатые опоры типа ОТп (133/108) – с прямостоечным соединением опоры и фундаментного блока
 |
   |
 |

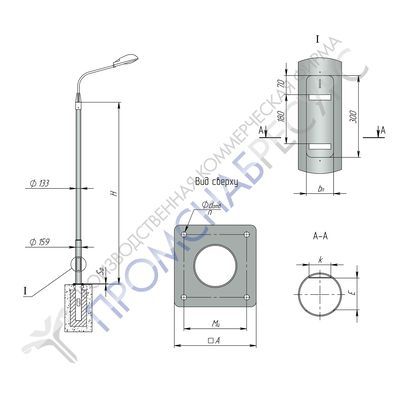

Трубчатые опоры типа ОТф (159/133) – с фланцевым соединением опоры и фундаментного блока
 |
   |
 |

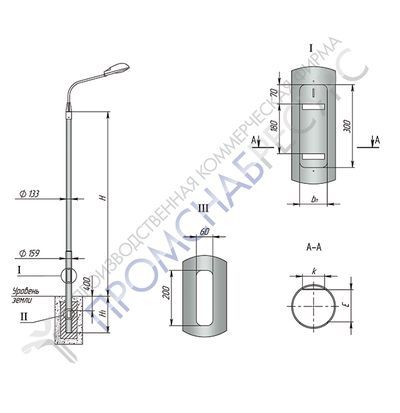

Трубчатые опоры типа ОТп (159/133) – с прямостоечным соединением опоры и фундаментного блока
 |
   |
 |
