П-ФГ. Опора складывающаяся фланцевая граненая купить в Екатеринбурге
П-ФГ. Опора складывающаяся фланцевая граненая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Складывающиеся опоры, они же П-ФГ, отличительны несложной спецификой технического обслуживания. Чтобы получить доступ установленному на таких опорах оборудованию, не надо использовать специальную технику. Корона, на которое размещены установки, легко опускается почти до земли за счет специального механизма. Для опускания достаточно воспользоваться тросом — потянуть за него.
Максимальная высота складывающиеся опоры П-ФГ составляет до 20 метров. В производстве изделия применяется сертифицированный стальной прокат. Для усиления защиты от окружающей среды поверхность опоры обрабатывается горячим цинкованием. По требованию заказчика осуществляем дополнительное окрашивание опоры.
Преимущества:
- прочность;
- наличие двойной защиты от коррозийного воздействия;
- простое и более экономичное техническое обслуживание;
- лючок, который упрощает монтаж электрического оборудования;
- внешний вид — опора вписывается в любую архитектуру местности.
Обращайтесь, получите бесплатную консультацию, индивидуальное предложение уже сегодня. Корпоративным, постоянным клиентам предоставляем дополнительные скидочные программы.

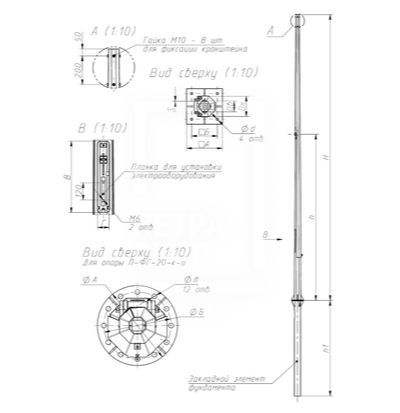

| Название | Обозначение опоры |
Наименование закладного элемента фундамента |
Обозначение установочного места кронштейна |
H, мм |
h1, мм |
h, мм |
Dн, мм |
Dв, мм |
d, мм |
n, мм |
А, мм |
Б, мм |
В, мм |
Г, мм |
Масса*, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| П-ФГ-5 | П-ФГ-5-к**-ц | ЗФ-20/4/К180-1,2-б |
Ф4 | 5000 |
1200 | 2994 | 134 | 82 | М16 |
4 | 250 | 180 | 500 | 80 | 58,6 |
| П-ФГ-6 | П-ФГ-6-к**-ц | ЗФ-16/4/К180-1,2-б | Ф2, Ф3 | 6000 | 1200 | 3492 | 141 | 75 | М16 | 4 | 250 | 180 | 500 | 80 | 75 |
| П-ФГ-8 | П-ФГ-8-к**-ц | ЗФ-30/4/К230-1,5-б | *** | 8000 | 1500 | 4573 | 165 | 75 | М30 | 4 | 320 | 230 | 500 | 100 | 153 |
| П-ФГ-10 | П-ФГ-10-к**-ц | ЗФ-30/4/К300-2,0-б | *** | 10000 | 2000 | 5864 | 192 | 75 | М30 | 4 | 410 | 300 | 500 | 120 | 250 |
| П-ФГ-12 | П-ФГ-12-к**-ц | ЗФ-30/4/К300-2,0-б | *** | 12000 | 2000 | 6835 | 215 | 75 | М30 | 4 | 410 | 300 | 500 | 120 | 332 |
| П-ФГ-16 | П-ФГ-16-к**-ц | ЗФ-36/4/К400-3,0-б | *** | 16000 | 3000 | 8103 | 285 | 100 | М36 | 4 | 500 | 400 | 450 | 135 | 778 |
| П-ФГ-20 | П-ФГ-20-к**-ц | ЗФ-30/12/Д470-3,0-б | *** | 20000 | 3000 | 10542 | 380 | 120 | М30 | 12 | 560 | 470 | 600 | 100 | 1187 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
