СФГ. Опора силовая фланцевая граненая купить в Екатеринбурге
СФГ. Опора силовая фланцевая граненая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Фланцевые опоры СФГ — металлические конструкции, применяющиеся как в системах освещения, так и для обустройства линий электроснабжения транспорта. На опору можно устанавливать различные виды светильников. Монтаж осветительных приборов производится кронштейнами.
Полностью соответствуют требованиям прочности. Они также устойчивы к боковым статическим нагрузкам. Крепление кронштейна производится за счет болтовых соединений. Крепежные компоненты прочно, надежно крепятся на опоре.
Для дополнительной защиты от коррозийного воздействия поверхности конструкции обрабатываются по специальной методике горячего цинкования. По требованию заказчика проводим дополнительное окрашивание. Подвес кабелей типа СИП осуществляется за счет арматуры, предназначенной для крепления кабеля. Данный элемент не идет в комплекте, его надо заказывать отдельно.
В опоре есть специальное отверстие, позволяющие производить воздушный подвод силового кабеля. Имеется отверстие под болт М10 для заземления. Закажите производство силовых фланцевых опор СФГ, получите индивидуальное предложение.
| Название | Цена | Наименование опоры | Наименование закладного элемента фундамента |
Масса*, кг | Обозначение установочного места кронштейна |
Р, кг | Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | h1 | Dн | Dв | S | d | n | А | Б | |||||||
| СФГ-400(90)-8 | 30800 | СФГ-400(90)-8,0-01**-ц | ЗФ-24/8/Д310-2,5-б | 140 | Ф4, Ф5 | 400 | 8000 | 8000 | 2500 | 207 | 90 | 4 | М24 | 8 | 400 | 310 |
| СФГ-400(90)-9 | 34800 | СФГ-400(90)-9,0-01**-ц | ЗФ-24/8/Д310-2,5-б | 158 | Ф4, Ф5 | 400 | 9000 | 8000 | 2500 | 210 | 90 | 4 | М24 | 8 | 400 | 310 |
| СФГ-400(90)-10 | 39200 | СФГ-400(90)-10,0-01**-ц | ЗФ-24/8/Д310-2,5-б | 178 | Ф4, Ф5 | 400 | 10 000 | 9000 | 2500 | 220 | 90 | 4 | М24 | 8 | 400 | 310 |
| СФГ-700(90)-8 | 42100 | СФГ-700(90)-8,0-01**-ц | ЗФ-30/8/Д380-2,5-б | 191 | Ф4, Ф5 | 700 | 8000 | 7000 | 2500 | 230 | 90 | 5 | М30 | 8 | 495 | 380 |
| СФГ-700(90)-9 | 49100 | СФГ-700(90)-9,0-01**-ц | ЗФ-30/8/Д380-2,5-б | 223 | Ф4, Ф5 | 700 | 9000 | 8000 | 2500 | 250 | 90 | 5 | М30 | 8 | 495 | 380 |
| СФГ-700-10 | 60500 | СФГ-700-10,0-01**-ц | ЗФ-30/8/Д380-2,5-б | 275 | Ф6, Ф7, Ф16 | 700 | 10 000 | 9000 | 2500 | 250 | 120 | 5 | М30 | 8 | 495 | 380 |
| СФГ-1000-8 | 63400 | СФГ-1000-8,0-01**-ц | ЗФ-30/12/Д440-3,0-б | 288 | Ф6, Ф7, Ф16 | 1000 | 8000 | 8000 | 3000 | 275 | 120 | 6 | М30 | 12 | 540 | 440 |
| СФГ-1000-9 | 75700 | СФГ-1000-9,0-01**-ц | ЗФ-30/12/Д440-3,0-б | 344 | Ф6, Ф7, Ф8, Ф16 | 1000 | 9000 | 9000 | 3000 | 300 | 130 | 6 | М30 | 12 | 540 | 440 |
| СФГ-1000-10 | 87200 | СФГ-1000-10,0-01-ц | ЗФ-30/12/Д440-3,0-б | 396 | Ф6, Ф7, Ф8, Ф16 | 1000 | 10 000 | 10 000 | 3000 | 320 | 130 | 6 | М30 | 12 | 540 | 440 |
| СФГ-1300-8 | 63400 | СФГ-1300-8,0-01**-ц | ЗФ-30/12/Д440-3,0-б | 288 | Ф6, Ф7, Ф16 | 1300 | 8000 | 8000 | 3000 | 320 | 120 | 6 | М30 | 12 | 540 | 440 |
| СФГ-1300-9 | 86300 | СФГ-1300-9,0-01**-ц | ЗФ-30/12/Д470-3,0-б | 392 | Ф9, Ф10, Ф15 | 1300 | 9000 | 9000 | 3000 | 340 | 150 | 6 | М30 | 12 | 580 | 470 |
| СФГ-1300-10 | 100600 | СФГ-1300-10,0-01**-ц | ЗФ-30/12/Д500-3,0-б | 457 | Ф9, Ф10, Ф15 | 1300 | 10 000 | 10 000 | 3000 | 364 | 150 | 6 | М30 | 12 | 610 | 500 |
| СФГ-1800-9 | 98600 | СФГ-1800-9,0-01**-ц | ЗФ-36/12/Д520-3,0-б | 448 | Ф19 | 1800 | 9000 | 9000 | 3000 | 395 | 180 | 6 | М36 | 12 | 650 | 520 |
| СФГ-1800-10 | 112500 | СФГ-1800-10,0-01**-ц | ЗФ-36/12/Д540-3,0-б | 511 | Ф19 | 1800 | 10 000 | 10 000 | 3000 | 420 | 180 | 6 | М36 | 12 | 670 | 540 |
| СФГ-2000-9 | 104800 | СФГ-2000-9,0-01**-ц | ЗФ-36/12/Д540-3,0-б | 476 | Ф19 | 2000 | 9000 | 9000 | 3000 | 420 | 180 | 6 | М36 | 12 | 670 | 540 |
| СФГ-2000-10 | 120200 | СФГ-2000-10,0-01**-ц | ЗФ-36/12/Д560-3,0-б | 546 | Ф19 | 2000 | 10 000 | 10 000 | 3000 | 445 | 180 | 6 | М36 | 12 | 690 | 560 |

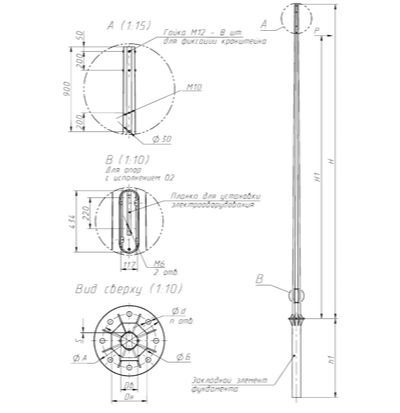

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
