ТФ-2000-9. Опора контактной сети фланцевая трубчатая купить в Екатеринбурге
ТФ-2000-9. Опора контактной сети фланцевая трубчатая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Контактная опора ТФ — конструкция, активно применяющиеся в обустройстве сетей муниципального электрического транспорта. Но этим специфика эксплуатации не ограничивается. Данную опору можно эффективно использовать для создания систем освещения автомобильных магистралей и других объектов.
Особенность опоры ТФ заключается в усиленной прочности, а также в соответствии современным стандартам качества. Конструкция отвечает требованиям противодействия боковой нагрузки.
При производстве контактной опоры ТФ применяется стальной трубный прокат. Материал изготовления подбирается с учетом особенностей эксплуатации на объекте.
Преимущества:
- высокий запас прочности;
- длительный срок службы — за счет обработки горячим цинкованием;
- защита от коррозийного воздействия;
- фланцевый монтаж — упрощает установку конструкции и делает дешевле дальнейшее техническое обслуживание;
- ввод кабеля может организовываться под землей и воздушным способом.
Обращайтесь прямо сейчас, получите индивидуальное предложение в кратчайшие сроки. Продаем как типовые решения, так и предлагаем производство изделий под заказ.

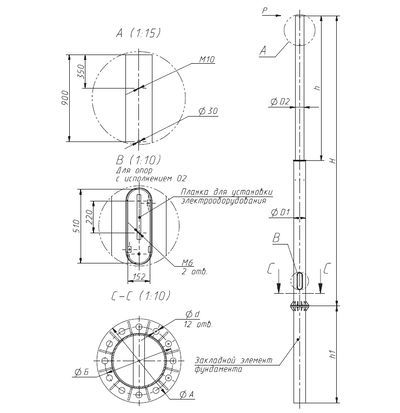

| Название | Цена | Обозначение опоры | Наименование закладного элемента фундамента | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм | Масса*, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФ-2000-9 | 207700 | ТФ-2000-9,0-01**-ц | ЗФ-36/12/Д560-3,0-б | О5 | 2000 | 9000 | 3000 | 4500 | 426 | 325 | М36 | 690 | 560 | 944 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
