ТФГ. Опора контактной сети фланцевая граненая купить в Екатеринбурге

ТФГ. Опора контактной сети фланцевая граненая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.

Граненые контактный опоры — конструкции, которые в основном применяются для обустройства сетей электроснабжения электрического транспорта. Но, как правило, данной сфере специфика эксплуатации не заканчивается. Дополнительно ТФГ конструкции задействуются в монтаже рекламных конструкций, в уличном освещении как точечном, таки комплексном.

За счет наличия граненой поверхности обеспечивается усиленная прочность. Это отличает контактную опору ТФГ от конструкции с круглой поверхностью. Производство изделия осуществляется с учетом современным государственных и европейских стандартов ISO.

В качестве основного материала — маркированная листовая сталь с толщиной до 8 миллиметров. Параметры подбираются с учетом особенностей специфики эксплуатации и требований клиента.

Преимущества:

защита от коррозийного воздействия окружающей среды;
срок службы свыше 25 лет;
монтаж фланцевым способом;
упрощенное техническое обслуживание установленного на опору электрического оборудования.

Также за счет фланца опору можно быстро и без проблем демонтировать. Обращайтесь, получите персональное предложение уже сегодня.

Название	Цена	Обозначение опоры	Наименование закладного элемента фундамента	Обозначение установочного места кронштейна	P, кг	H, мм	h1, мм	Dн, мм	Dв, мм	d, мм	А, мм	Б, мм	Масса*, кг
ТФГ-700-9	89100	ТФГ-700-9,0-01**-ц	ЗФ-24/12/Д460-2,5-б	Ф9, Ф10, Ф15	700	9000	2500	380	150	М24	560	460	405
ТФГ-700-10	110900	ТФГ-700-10,0-01**-ц	ЗФ-24/12/Д500-2,5-б	Ф9, Ф10, Ф15	700	10000	2500	420	150	М24	600	500	504
ТФГ-1000-9	105000	ТФГ-1000-9,0-01**-ц	ЗФ-30/12/Д510-3,0-б	Ф14, Ф19	1000	9000	3000	410	200	М30	620	510	477
ТФГ-1000-10	123200	ТФГ-1000-10,0-01**-ц	ЗФ-30/12/Д550-3,0-б	Ф14, Ф19	1000	10000	3000	450	200	М30	660	550	560
ТФГ-1500-9	141300	ТФГ-1500-9,0-01**-ц	ЗФ-36/12/Д520-3,0-б	Ф11, Ф18	1500	9000	3000	415	220	М36	640	520	642
ТФГ-1500-10	168100	ТФГ-1500-10,0-01**-ц	ЗФ-36/12/Д560-3,0-б	Ф11, Ф18	1500	10000	3000	465	220	М36	680	560	764
ТФГ-1800-9	154700	ТФГ-1800-9,0-01**-ц	ЗФ-36/12/Д560-3,0-б	Ф11, Ф17, Ф18	1800	9000	3000	440	250	М36	690	560	703
ТФГ-1800-10	180200	ТФГ-1800-10,0-01**-ц	ЗФ-36/12/Д600-3,0-б	Ф11, Ф17, Ф18	1800	10000	3000	485	250	М36	730	600	819
ТФГ-2000-9	164800	ТФГ-2000-9,0-01**-ц	ЗФ-36/12/Д600-3,0-б	Ф12, Ф17	2000	9000	3000	490	250	M36	730	600	749,5
ТФГ-2000-10	188600	ТФГ-2000-10,0-01**-ц	ЗФ-36/12/Д620-3,5-б	Ф12, Ф17	2000	10000	3500	520	250	M36	750	620	857
ТФГ-2500-9	171600	ТФГ-2500-9,0-01**-ц	ЗФ-36/12/Д620-3,5-б	Ф11, Ф17, Ф18	2500	9000	3500	505	250	8М36	750	620	780
ТФГ-2500-10	207900	ТФГ-2500-10,0-01**-ц	ЗФ-36/12/Д670-3,5-б	Ф11, Ф17, Ф18	2500	10000	3500	555	250	М36	800	670	945
ТФГ-3000-9	182000	ТФГ-3000-9,0-01**-ц	ЗФ-36/12/Д670-3,5-б	Ф11, Ф17, Ф18	3000	9000	3500	550	250	М36	800	670	827
ТФГ-3000-10	215200	ТФГ-3000-10,0-01**-ц	ЗФ-36/12/Д730-3,5-б	Ф11, Ф17, Ф18	3000	10000	3500	600	250	М36	860	730	978

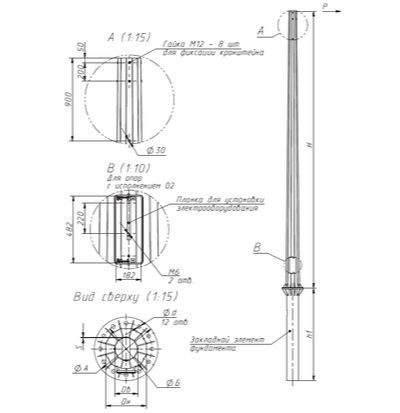

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
