НФГ Опора несиловая фланцевая граненая купить в Екатеринбурге
НФГ Опора несиловая фланцевая граненая изготовлены из стали на нашем Екатеринбургском заводе опор освещения. Стоимость изделия начинается от 8962 руб.
Опоры НФГ — многофункциональные конструкции, произведенные из маркированного стального проката. Для дополнительной защиты от внешнего воздействия окружающей среды, поверхность покрывается слоем горячего цинка. Предварительная обработка продлевает эксплуатационный срок изделия — прослужит свыше 25 лет.
Касательно стального проката, то для изготовления НФГ-опор задействуют сталь листвой формы в рулонах. Материал режется на детали — для этого используются специализированные лазерные станки. Далее, заготовки “прогоняются” на прокатных станках. Итог — опоры получают коническую форму, поперечное сечение гранёной формы.
Преимущества:
- приятный внешний вид;
- наличие фланцевого элемента — упрощенный монтаж при помощи закладной детали;
- опору можно крепить в труднодоступных местах.
Предлагаем как типовые решения, так и изделия, изготовленные под заказ. При производстве учитываем современные стандарты качества ГОСТ, ISO, EN. Обращайтесь, получите исчерпывающее консультирование, бесплатную помощь в подсчете. Для постоянных, оптовых, корпоративных клиентов предоставляем персональные условия сотрудничества.
| Обозначение | Цена | Наименование опоры | Наименование закладного элемента фундамента |
Масса*, кг | Обозначение установочного места кронштейна |
Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | Dн | Dв | d | А | Б | B | Г | ||||||
| НФГ-3 | 4700 | НФГ-3,0-02**-ц | 3Ф-16/4/К140-1,0-б | 21,6 | Ф1 | 3000 | 1000 | 96 | 60 | М16 | 190 | 140 | 450 | 70 |
| НФГ-4 | 6400 | НФГ-4,0-02**-ц | 3Ф-16/4/К140-1,0-б | 29,4 | Ф1 | 4000 | 1000 | 108 | 60 | М16 | 190 | 140 | 450 | 70 |
| НФГ-5 | 10600 | НФГ-5,0-05**-ц | 3Ф-16/4/К140-1,2-б | 48,0 | Ф1 | 5000 | 1200 | 110 | 60 | М16 | 190 | 140 | 500 | 70 |
| НФГ-6 | 13900 | НФГ-6,0-05**-ц | 3Ф-16/4/К140-1,2-б | 63,0 | Ф1 | 6000 | 1200 | 126 | 60 | М16 | 190 | 140 | 500 | 70 |
| НФГ-7 | 18300 | НФГ-7,0-05**-ц | 3Ф-20/4/К230-1,5-б | 83,0 | Ф1 | 7000 | 1500 | 135 | 60 | М20 | 320 | 230 | 500 | 70 |
| НФГ-8 | 22000 | НФГ-8,0-05**-ц | 3Ф-20/4/К230-1,5-б | 100,0 | Ф1 | 8000 | 1500 | 146 | 60 | М20 | 320 | 230 | 500 | 80 |
| НФГ-9 | 27500 | НФГ-9,0-05**-ц | 3Ф-20/4/К230-2,0-б | 125,0 | Ф2, Ф3 | 9000 | 2000 | 160 | 75 | М20 | 320 | 230 | 500 | 80 |
| НФГ-10 | 31300 | НФГ-10,0(75)-05**-ц | 3Ф-20/4/К230-2,0-б | 142,0 | Ф2, Ф3 | 10000 | 2000 | 170 | 75 | М20 | 320 | 230 | 500 | 90 |
| НФГ-10 | 39200 | НФГ-10,0(100)-05**-ц | 3Ф-24/4/К230-2,0-б | 178,0 | Ф4, Ф5 | 10000 | 2000 | 210 | 100 | М24 | 320 | 230 | 450 | 120 |
| НФГ-11,5 | 41800 | НФГ-11,5(75)-02**-ц | 3Ф-30/4/К300-2,0-б | 190,0 | Ф2, Ф3 | 11500 | 2000 | 200 | 75 | М30 | 400 | 300 | 450 | 120 |
| НФГ-11,5 | 49100 | НФГ-11,5(100)-02**-ц | 3Ф-30/4/К300-2,0-б | 223,0 | Ф4, Ф5 | 11500 | 2000 | 232 | 100 | М30 | 400 | 300 | 450 | 140 |
| НФГ-14 | 69800 | НФГ-14,0-02**-ц | 3Ф-36/4/К400-3,0-б | 317,0 | Ф4, Ф5 | 14000 | 3000 | 254 | 100 | М36 | 490 | 400 | 434 | 117 |
| НФГ-16 | 82100 | НФГ-16,0-02**-ц | 3Ф-36/4/К400-3,0-б | 373,0 | Ф4, Ф5 | 16000 | 3000 | 276 | 100 | М36 | 490 | 400 | 434 | 117 |

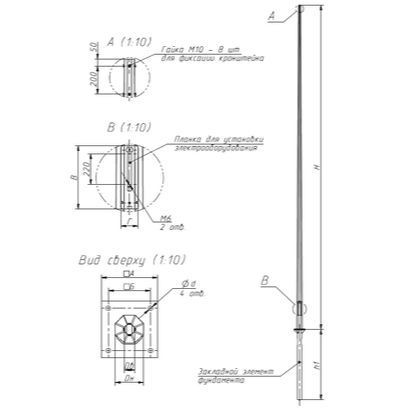

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 - внутренний.
